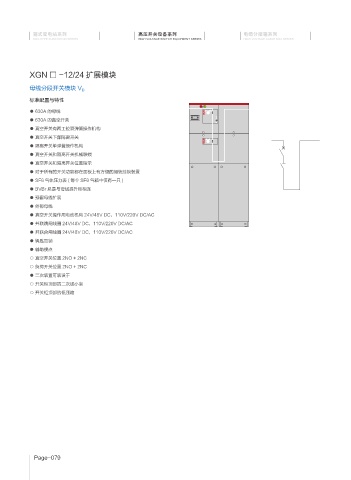

XGN □ -12/24 扩展模块

母线分段开关模块 V D
标准配置与特性
● 630A 的母线
● 630A 的真空开关
● 真空开关有两工位双弹簧操作机构
● 真空开关下部隔离开关
● 隔离开关单弹簧操作机构
● 真空开关和隔离开关机械联锁
● 真空开关和隔离开关位置指示
● 对于所有的开关功能都在面板上有方便的加装挂锁装置
● SF6 气体压力表 ( 每个 SF6 气箱中仅有一只 )
● BVBr 总是与母线提升柜相连
● 预留母线扩展
● 外部母线
● 真空开关操作用电动机构 24V/48V DC，110V/220V DC/AC
● 并联跳闸线圈 24V/48V DC，110V/220V DC/AC
● 并联合闸线圈 24V/48V DC，110V/220V DC/AC
● 钥匙互锁
● 辅助接点
○ 真空开关位置 2NO + 2NC
○ 负荷开关位置 2NO + 2NC
● 二次装置可装设于
○ 开关柜顶部的二次线小室
○ 开关柜顶部的低压箱
