低压开关设备系列
LOW VOLTAGE SWITCH EQUIPMENT SERIES

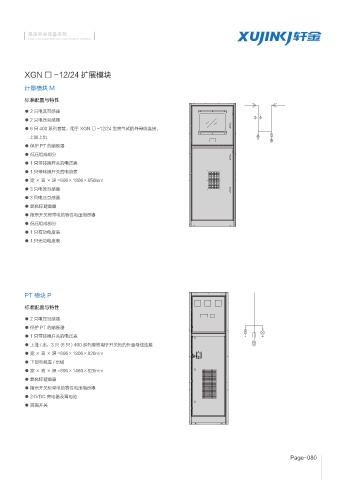

XGN □ -12/24 扩展模块
计量模块 M
标准配置与特性
● 2 只电流互感器
● 2 只电压互感器
● 6 只 400 系列套管，用于 XGN □ -12/24 型充气式的外母线连接，
上进上出
● 保护 PT 的熔断器
● 低压组成部分
● 1 只带转换开关的电压表
● 1 只带转换开关的电流表
● 宽 × 高 × 深 =696×1806×850mm
● 3 只电流互感器
● 3 只电压互感器
● 氧化锌避雷器
● 指示开关柜带电的容性电压指示器
● 低压组成部分
● 1 只有功电度表
● 1 只无功电度表
PT 模块 P
标准配置与特性
● 2 只电压互感器
● 保护 PT 的熔断器
● 1 只带转换开关的电压表
● 上进 / 出，3 只 (6 只 ) 400 系列套管用于开关柜的外置母线连接
● 宽 × 高 × 深 =696×1806×820mm
● 下部电缆进 / 出线
● 宽 × 高 × 深 =696×1460×820mm
● 氧化锌避雷器
● 指示开关柜带电的容性电压指示器
● 24VDC 充电器及蓄电池
● 隔离开关
