低压开关设备系列
LOW VOLTAGE SWITCH EQUIPMENT SERIES

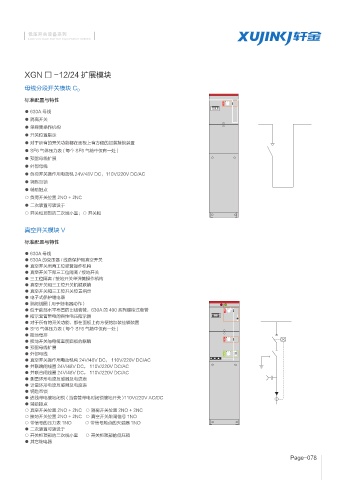

XGN □ -12/24 扩展模块

母线分段开关模块 C D
标准配置与特性

● 630A 母线
● 隔离开关
● 单弹簧操作机构
● 开关位置指示
● 对于所有的开关功能都在面板上有方便的加装挂锁装置
● SF6 气体压力表 ( 每个 SF6 气箱中仅有一处 )
● 预留母线扩展
● 外部母线
● 负荷开关操作用电动机 24V/48V DC，110V/220V DC/AC
● 钥匙互锁
● 辅助触点
○ 负荷开关位置 2NO + 2NC
● 二次装置可装设于
○ 开关柜顶部的二次线小室；○ 开关柜

真空开关模块 V
标准配置与特性

● 630A 母线
● 630A 的变压器 / 线路保护用真空开关
● 真空开关用两工位弹簧操作机构
● 真空开关下部三工位隔离 / 接地开关
● 三工位隔离 / 接地开关单弹簧操作机构
● 真空开关和三工位开关机械联锁
● 真空开关和三工位开关位置指示
● 电子式保护继电器
● 跳闸线圈 ( 用于继电器动作 )
● 位于前部水平布置的出线套管，630A 的 400 系列螺栓式套管
● 指示套管带电的容性电压指示器
● 对于所有的开关功能，都在面板上有方便的加装挂锁装置
● SF6 气体压力表 ( 每个 SF6 气箱中仅有一处 )
● 接地母排
● 接地开关与电缆室前面板的联锁
● 预留母线扩展
● 外部母线
● 真空开关操作用电动机构 24V/48V DC， 110V/220V DC/AC
● 并联跳闸线圈 24V/48V DC， 110V/220V DC/AC
● 并联合闸线圈 24V/48V DC， 110V/220V DC/AC
● 测量环形电流互感器及电流表
● 计量环形电流互感器及电度表
● 钥匙互锁
● 进线带电接地闭锁 ( 当套管带电时闭锁接地开关 )110V/220V AC/DC
● 辅助接点
○ 真空开关位置 2NO + 2NC ○ 隔离开关位置 2NO + 2NC
○ 接地开关位置 2NO + 2NC ○ 真空开关跳闸信号 1NO
○ 带信号的压力表 1NO ○ 带信号触点的灭弧器 1NO
● 二次装置可装设于
○ 开关柜顶部的二次线小室 ○ 开关柜顶部的低压箱
● 其它继电器

Page-078
