XGN □ -12/24 配网自动化的扩展

配网自动化的扩展 (DTU、看门狗 )

XGN □ -12/24 系列户外环网柜可以很方便的升级成具备自动化功能的智能环网柜，配置具备 " 四遥 " 功能的配网自动化终端装置，可实现环网开关设备
智能化应用。利用通讯 ( 光纤、GPRS 等 ) 可将环网柜与自动化主站系统连接，实现配电系统的自动化功能。
通过配电自动化系统，可以使运维人员足不出户的实现如下功能：
从控制主站或子站对各环网柜的开关单元实现遥控分闸、合闸或合闸闭锁操作，也可以在本地完成；
从控制主站或子站获取每个开关的触头位置状态、熔断器状态、断路器故障保护状态、接地开关状态等信息；
从控制主站或子站获取各回路的电气参数，如电压、电流、零序电压、零序电流、功率、功率因数、频率等；
从控制主站或子站对各配电自动化终端的参数进行优化配置；
统一主站或子站与各配电自动化终端系统的时钟；
获取线路故障信息或各配电自动化终端的异常信息，结合主站或子站软件，实现故障自动定位、故障隔离、非故障区域自动恢复供电及网络重组，从而大大
缩短停电面积和时间，减少故障造成的损失，提升电力系统的供电可靠度。此外，还可以方便的进行负荷监控及调配，有利于网络的合理利用。
可配置看门狗控制器，对界内外故障进行投切处理，提高电网可靠性。

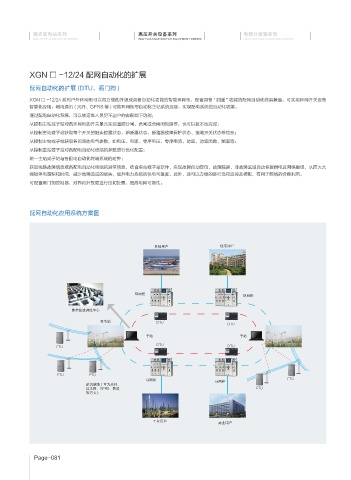

配网自动化应用系统方案图
