P. 62

H                 E                                      H                  E

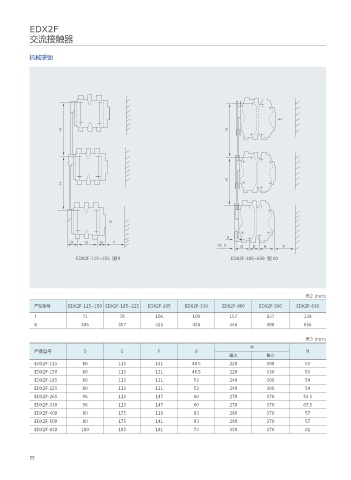

           EDX2F
           交流接触器                       E                                                        E


                                                                              9
           机械联锁
                        G     D   N    F                                   12.5    G   D   N     F










                                                                                                  E
                      H                                                        H









                                                                               H
                      H






                                        E


                                                                               9
                         G    D    N    F
                                                                           12.5     G   D   N     F
                           EDX2F-115~225  图 9                                   EDX2F-265~630  图 10






                                                                                                          表2 (mm)
             产品型号       EDX2F-115~150 EDX2F-185~225  EDX2F-265   EDX2F-330   EDX2F-400    EDX2F-500    EDX2F-630
             J               71           78          106          109          157          157          139
             K               345          357         425          436          446          490          636

                                                                                                          表3 (mm)
                                                                                       H
             产品型号             D            E           F            G                                     N
                                                                                最大           最小
             EDX2F-115       80           113         131          48.5         220          300          53
             EDX2F-150       80           113         131          48.5         220          330          53
             EDX2F-185       80           113         131           53          240          300          54
             EDX2F-225       80           113         131           53          240          300          54
             EDX2F-265       96           113         147           60          270          370         53.5
             EDX2F-330       96           113         147           60          270          370         67.5
             EDX2F-400       80           175         119           83          280          370          57
             EDX2F-500       80           175         141           83          280          370          57
             EDX2F-630       180          185         181           74          350          370          61




           55
