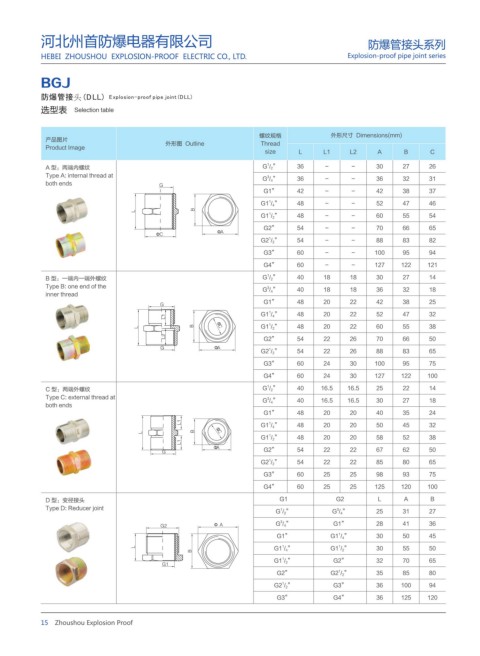

Page 24 - 河北州首防爆电器有限公司

河北州首防爆电器有限公司 防爆管接头系列

HEBEI ZHOUSHOU EXPLOSION-PROOF ELECTRIC CO., LTD. Explosion-proof pipe joint series

BGJ

ٝЕܵࢤ๨ ̵̶͙͙͑ḤḤ ͒΅ͽ͹ͼ΀Ͷͼͻ̺ͽͿͼͼͳḤͽͶͽͲḤͷͼͶͻ΁Ḥ̵̶͙͙͑
选型表 Selection table

螺纹规格 外形尺寸 Dimensions(mm)
产品图片 外形图 Outline Thread
Product Image
size L L1 L2 A B C
1
A 型：两端内螺纹 G / 2 ” 36 - - 30 27 26
Type A: internal thread at G / 4 ” 36 - - 36 32 31
3
both ends
G1” 42 - - 42 38 37
1
G1 / 4 ” 48 - - 52 47 46
1
G1 / 2 ” 48 - - 60 55 54
G2” 54 - - 70 66 65
1
G2 / 2 ” 54 - - 88 83 82
G3” 60 - - 100 95 94
G4” 60 - - 127 122 121
1
B 型：一端内一端外螺纹 G / 2 ” 40 18 18 30 27 14
Type B: one end of the G / 4 ” 40 18 18 36 32 18
3
inner thread
G1” 48 20 22 42 38 25
1
G1 / 4 ” 48 20 22 52 47 32
1
G1 / 2 ” 48 20 22 60 55 38
G2” 54 22 26 70 66 50
1
G2 / 2 ” 54 22 26 88 83 65
G3” 60 24 30 100 95 75
G4” 60 24 30 127 122 100
1
C 型：两端外螺纹 G / 2 ” 40 16.5 16.5 25 22 14
Type C: external thread at G / 4 ” 40 16.5 16.5 30 27 18
3
both ends
G1” 48 20 20 40 35 24
1
G1 / 4 ” 48 20 20 50 45 32
1
G1 / 2 ” 48 20 20 58 52 38
G2” 54 22 22 67 62 50
1
G2 / 2 ” 54 22 22 85 80 65
G3” 60 25 25 98 93 75
G4” 60 25 25 125 120 100
D 型：变径接头 G1 G2 L A B
Type D: Reducer joint 1 3
G / 2 ” G / 4 ” 25 31 27
3
G / 4 ” G1” 28 41 36
G1” G1 / 4 ” 30 50 45
1
1
1
G1 / 4 ” G1 / 2 ” 30 55 50
1
G1 / 2 ” G2” 32 70 65
1
G2” G2 / 2 ” 35 85 80
1
G2 / 2 ” G3” 36 100 94
G3” G4” 36 125 120
15 Zhoushou Explosion Proof
