河北州首防爆电器有限公司 防爆活接头系列

HEBEI ZHOUSHOU EXPLOSION-PROOF ELECTRIC CO., LTD. Explosion-proof union series

BHJ

ٝЕࠃࢤ๨ ̵͙͙͑a̶͖͑͝ḤḤ ͒΅ͽ͹ͼ΀Ͷͼͻ̺ͽͿͼͼͳḤ΂ͻͶͼͻḤ̵͙͙̹͑Ḥ̶͖͑͝

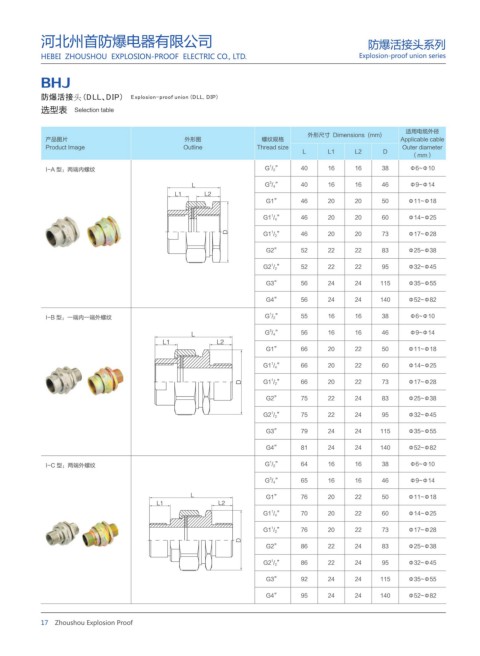

选型表 Selection table

适用电缆外径
外形尺寸 Dimensions (mm)
产品图片 外形图 螺纹规格 Applicable cable
Product Image Outline Thread size Outer diameter
L L1 L2 D
（mm）
1
I-A 型：两端内螺纹 G / 2 ” 40 16 16 38 Φ6~Φ10
3
G / 4 ” 40 16 16 46 Φ9~Φ14
G1” 46 20 20 50 Φ11~Φ18

1
G1 / 4 ” 46 20 20 60 Φ14~Φ25
1
G1 / 2 ” 46 20 20 73 Φ17~Φ28
G2” 52 22 22 83 Φ25~Φ38
1
G2 / 2 ” 52 22 22 95 Φ32~Φ45
G3” 56 24 24 115 Φ35~Φ55

G4” 56 24 24 140 Φ52~Φ82
1
I-B 型：一端内一端外螺纹 G / 2 ” 55 16 16 38 Φ6~Φ10
3
G / 4 ” 56 16 16 46 Φ9~Φ14
G1” 66 20 22 50 Φ11~Φ18

1
G1 / 4 ” 66 20 22 60 Φ14~Φ25
1
G1 / 2 ” 66 20 22 73 Φ17~Φ28
G2” 75 22 24 83 Φ25~Φ38

1
G2 / 2 ” 75 22 24 95 Φ32~Φ45
G3” 79 24 24 115 Φ35~Φ55

G4” 81 24 24 140 Φ52~Φ82
1
I-C 型：两端外螺纹 G / 2 ” 64 16 16 38 Φ6~Φ10
G / 4 ” 65 16 16 46 Φ9~Φ14
3
G1” 76 20 22 50 Φ11~Φ18
1
G1 / 4 ” 70 20 22 60 Φ14~Φ25
1
G1 / 2 ” 76 20 22 73 Φ17~Φ28
G2” 86 22 24 83 Φ25~Φ38

1
G2 / 2 ” 86 22 24 95 Φ32~Φ45
G3” 92 24 24 115 Φ35~Φ55
G4” 95 24 24 140 Φ52~Φ82
