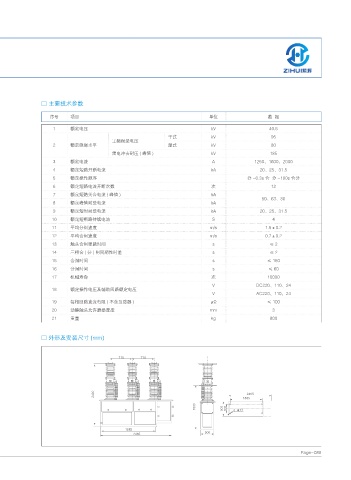

P. 97
□ 主要技术参数
序号 项目 单位 数 据
1 额定电压 kV 40.5
干式 kV 95
工频耐受电压
2 额定绝缘水平 湿式 kV 80
雷电冲击耐压 ( 峰值 ) kV 185
3 额定电流 A 1250、1600、2000
4 额定短路开断电流 kA 20、25、31.5
5 额定操作顺序 分 -0.3s 合 分 -180s 合分
6 额定短路电流开断次数 次 12
7 额定短路关合电流 ( 峰值 ) kA
50、63、80
8 额定峰值耐受电流 kA
9 额定短时耐受电流 kA 20、25、31.5
10 额定短断路持续电流 S 4
11 平均分闸速度 m/s 1.5±0.2
12 平均合闸速度 m/s 0.7±0.2
13 触头合闸弹跳时间 s ≤2
14 三相合 ( 分 ) 闸同期性时差 s ≤2
15 合闸时间 s ≤ 150
16 分闸时间 s ≤ 60
17 机械寿命 次 10000
V DC220、110、24
18 额定操作电压及辅助回路额定电压
V AC220、110、24
19 每相回路直流电阻 ( 不含互感器 ) μΩ ≤ 100
20 动静触头允许磨损厚度 mm 3
21 重量 kg 800
□ 外形及安装尺寸 (mm)
Page- 088
