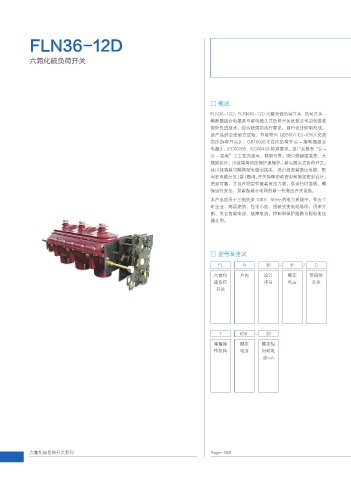

FLN36-12D
六氟化硫负荷开关
□ 概述
FLN36-12D、FLRN36-12D 六氟化硫负荷开关、负荷开关 -
熔断器组合电器及可装电缆头式负荷开关是我公司消化吸收
国外先进技术，结合我国的运行要求，自行设计研制而成。
该产品经全面型式试验，性能符合 GB3804《3~63KV 交流
高压负荷开关》、GB16926《高压负荷开关 - 熔断器组合
电器》、IEC60265、IEC60420 标准要求。该产品具有“合 -
分 - 接地”三工位灭弧室，联锁可靠，断口绝缘强度高，大
爬距设计，出线端用均压保护罩保护。装电缆头式负荷开关，
其出线端装可触摸型电缆前接头，进出线安装高压电缆，配
用在电缆分支(接)箱内。开关特殊的动密封和固定密封设计，
密封可靠，并且在明显位置装有压力表，供运行时监视，确
保运行安全，是装备城市电网的新一代高压开关设备。
本产品适用于三相交流 10KV、50Hz 的电力系统中，作为工
矿企业、高层建筑、住宅小区、预装式变电站场所，用来开
断、关合负载电流、故障电流，控制和保护线路与配电变压
器之用。
□ 型号及含义
FL N 36 - 12 / D
六氟化 户内 设计 额定 带接地
硫负荷 序号 电压 开关
开关
T 630 - 20
弹簧操 额定 额定短
作机构 电流 时耐电
流 kA
六氟化硫负荷开关系列 Page- 089
