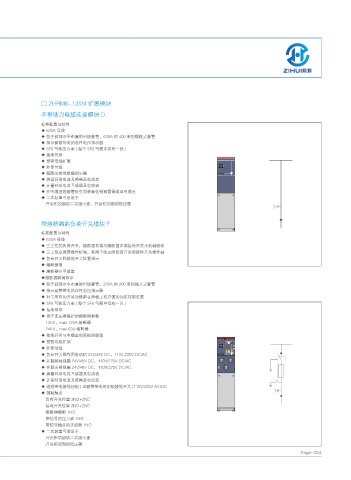

□ ZHRM6-12/24 扩展模块
不带地刀电缆连接模块 D
标准配置与特性
◆ 630A 母线
◆ 位于前部水平布置的出线套管，630A 的 400 系列螺栓式套管
◆ 指示套管带电的容性电压指示器
◆ SF6 气体压力表 ( 每个 SF6 气箱中仅有一处 )
◆ 接地母排
◆ 预留母线扩展
◆ 外部母线
◆ 短路及接地故障指示器
◆ 测量环形电流互感器及电流表
◆ 计量环形电流互感器及电度表
◆ 在电缆进线套管处可加装氧化锌避雷器或双电缆头
◆ 二次装置可装设于
开关柜顶部的二次线小室，开关柜顶部的低压箱

带熔断器的负荷开关模块 F

标准配置与特性
◆ 630A 母线
◆ 三工位的负荷开关，熔断器首端与熔断器末端接地开关为机械联动
◆ 三工位双弹簧操作机构，有两个独立的负荷开关和接地开关操作轴
◆ 负荷开关和接地开关位置指示
◆ 熔断器筒
◆ 熔断器水平放置
◆熔断器跳闸指示
◆ 位于前部水平布置的出线套管，200A 的 200 系列插入式套管
◆ 指示套管带电的容性电压指示器
◆ 对于所有的开关功能都在面板上有方便的加装挂锁装置
◆ SF6 气体压力表 ( 每个 SF6 气箱中仅有一只 )
◆ 接地母排
◆ 用于变压器保护的熔断器参数
12KV，max 125A 熔断器
24KV，max 63A 熔断器
◆ 接地开关与电缆室前面板的联锁
◆ 预留母线扩展
◆ 外部母线
◆ 负荷开关操作用电动机 24V/48V DC，110V.220V DC/AC
◆ 并联跳闸线圈 24V/48V DC，110V/220V DC/AC
◆ 并联合闸线圈 24V/48V DC，110V/220V DC/AC
◆ 测量环形电流互感器及电流表
◆ 计量环形电流互感器及电度表
◆ 进线带电接地闭锁 ( 当套管带电时闭锁接地开关 )110V/220V AC/DC
◆ 辅助触点
负荷开关位置 2NO+2NC
接地开关位置 2NO+2NC
熔断器熔断 1NO
带信号的压力表 1NO
带信号触点的灭弧器 1NO
◆ 二次装置可装设于
开关柜顶部的二次线小室
开关柜顶部的低压箱
