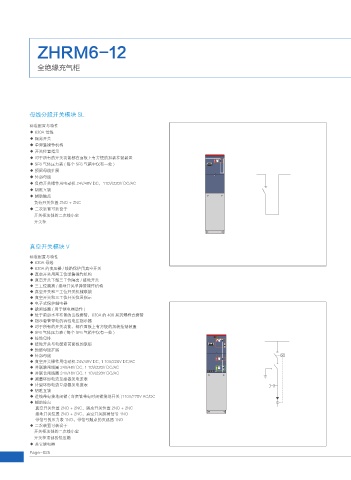

ZHRM6-12

全绝缘充气柜

母线分段开关模块 SL
标准配置与特性
◆ 630A 母线
◆ 隔离开关
◆ 单弹簧操作机构
◆ 开关位置指示
◆ 对于所有的开关功能都在面板上有方便的加装挂锁装置
◆ SF6 气体压力表 ( 每个 SF6 气箱中仅有一处 )
◆ 预留母线扩展
◆ 外部母线
◆ 负荷开关操作用电动机 24V/48V DC，110V/220V DC/AC
◆ 钥匙互锁
◆ 辅助触点
负荷开关位置 2NO + 2NC
◆ 二次装置可装设于
开关柜顶部的二次线小室
开关柜

真空开关模块 V

标准配置与特性
◆ 630A 母线
◆ 630A 的变压器 / 线路保护用真空开关
◆ 真空开关用两工位弹簧操作机构
◆ 真空开关下部三工位隔离 / 接地开关
◆ 三工位隔离 / 接地开关单弹簧操作机构
◆ 真空开关和三工位开关机械联锁
◆ 真空开关和三工位开关位置指示
◆ 电子式保护继电器
◆ 跳闸线圈 ( 用于继电器动作 )
◆ 位于前部水平布置的出线套管，630A 的 400 系列螺栓式套管
◆ 指示套管带电的容性电压指示器
◆ 对于所有的开关功能，都在面板上有方便的加装挂锁装置
◆ SF6 气体压力表 ( 每个 SF6 气箱中仅有一处 )
◆ 接地母排
◆ 接地开关与电缆室前面板的联锁
◆ 预留母线扩展
◆ 外部母线
◆ 真空开关操作用电动机 24V/48V DC, 1 10V/220V DC/AC
◆ 并联跳闸线圈 24V/48V DC, 1 10V/220V DC/AC
◆ 并联合闸线圈 24V/48V DC, 1 10V/220V DC/AC
◆ 测量环形电流互感器及电流表
◆ 计量环形电流互感器及电度表
◆ 钥匙互锁
◆ 进线带电接地闭锁 ( 当套管带电时闭锁接地开关 )110V/220V AC/DC
◆ 辅助接点
真空开关位置 2NO + 2NC，隔离开关位置 2NO + 2NC
接地开关位置 2NO + 2NC，真空开关跳闸信号 1NO
带信号的压力表 1NO，带信号触点的灭弧器 1NO
◆ 二次装置可装设于
开关柜顶部的二次线小室
开关柜顶部的低压箱
◆ 其它继电器
Page- 025
