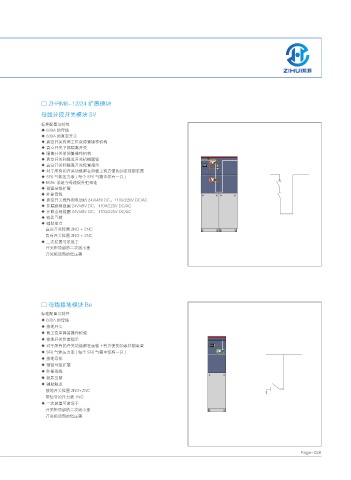

□ ZHRM6-12/24 扩展模块
母线分段开关模块 SV
标准配置与特性
◆ 630A 的母线
◆ 630A 的真空开关
◆ 真空开关有两工位双弹簧操作机构
◆ 真空开关下部隔离开关
◆ 隔离开关单弹簧操作机构
◆ 真空开关和隔离开关机械联锁
◆ 真空开关和隔离开关位置指示
◆ 对于所有的开关功能都在面板上有方便的加装挂锁装置
◆ SF6 气体压力表 ( 每个 SF6 气箱中仅有一只 )
◆ BVBr 总是与母线提升柜相连
◆ 预留母线扩展
◆ 外部母线
◆ 真空开关操作用电动机 24V/48V DC，110V/220V DC/AC
◆ 并联跳闸线圈 24V/48V DC，110V/220V DC/AC
◆ 并联合闸线圈 24V/48V DC，110V/220V DC/AC
◆ 钥匙互锁
◆ 辅助接点
真空开关位置 2NO + 2NC
负荷开关位置 2NO + 2NC
◆ 二次装置可装设于
开关柜顶部的二次线小室
开关柜顶部的低压箱

□ 母线接地模块 Be
标准配置与特性
◆ 630A 的母线
◆ 接地开关
◆ 两工位单弹簧操作机构
◆ 接地开关位置指示
◆ 对于所有的开关功能都在面板上有方便的加装挂锁装置
◆ SF6 气体压力表 ( 每个 SF6 气箱中仅有一只 )
◆ 接地母排
◆ 预留母线扩展
◆ 外部母线
◆ 钥匙互锁
◆ 辅助触点
接地开关位置 2NO+2NC
带信号的压力表 1NO
◆ 二次装置可装设于
开关柜顶部的二次线小室
开关柜顶部的低压箱

Page- 026
