P. 36

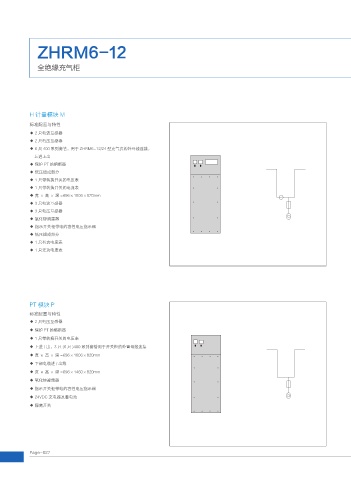

ZHRM6-12


              全绝缘充气柜








           H 计量模块 M
           标准配置与特性
           ◆ 2 只电流互感器
           ◆ 2 只电压互感器
           ◆ 6 只 400 系列套管,用于 ZHRM6-12/24 型充气式的外母线连接,
               上进上出
           ◆ 保护 PT 的熔断器
           ◆ 低压组成部分
           ◆ 1 只带转换开关的电压表
           ◆ 1 只带转换开关的电流表
           ◆ 宽 × 高 × 深 =696×1806×820mm
           ◆ 3 只电流互感器
           ◆ 3 只电压互感器
           ◆ 氧化锌避雷器
           ◆ 指示开关柜带电的容性电压指示器
           ◆ 低压组成部分
           ◆ 1 只有功电度表
           ◆ 1 只无功电度表










           PT 模块 P
           标准配置与特性
           ◆ 2 只电压互感器
           ◆ 保护 PT 的熔断器
           ◆ 1 只带转换开关的电压表
           ◆ 上进 / 出,3 只 (6 只 )400 系列套管用于开关柜的外置母线连接
           ◆ 宽 × 高 × 深 =696×1806×820mm
           ◆ 下部电缆进 / 出线
           ◆ 宽 × 高 × 深 =696×1460×820mm
           ◆ 氧化锌避雷器
           ◆ 指示开关柜带电的容性电压指示器
           ◆ 24VDC 充电器及蓄电池
           ◆ 隔离开关








           Page- 027
