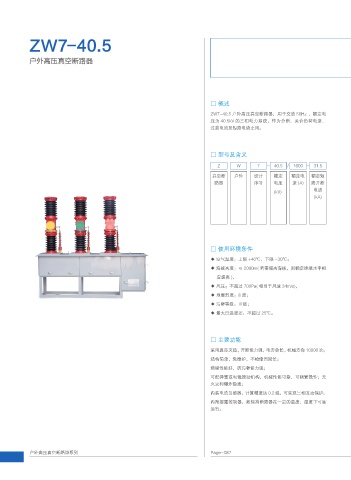

ZW7-40.5

户外高压真空断路器

□ 概述
ZW7-40.5 户外高压真空断路器，用于交流 50Hz 、额定电
压为 40.5kV 的三相电力系统，作为分断、关合负荷电流、
过载电流及短路电流之用。

□ 型号及含义

Z W 7 - 40.5 / 1600 - 31.5
真空断 户外 设计 额定 额定电 额定短
路器 序号 电压 流 (A) 路开断
电流
(kV)
(kA)

□ 使用环境条件
◆ 空气温度：上限 +40℃，下限 -30℃；
◆ 海拔高度：≤ 2000m( 若需增高海拔，则额定绝缘水平相
应提高 )，
◆ 风压：不超过 700Pa( 相当于风速 34m/s)，
◆ 地震烈度：8 度；
◆ 污秽等级：Ⅲ级；
◆ 最大日温度差：不超过 25℃。

□ 主要功能

采用真空灭弧，开断能力强，电寿命长，机械寿命 10000 次；
结构简单，免维护，不检修周期长；
绝缘性能好，防污秽能力强；
可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；无
火灾和爆炸隐患；
内装电流互感器，计算精度达 0.2 级，可实现三相互动保护；
内附凝露控制器，能保持断路器在一定的温度、湿度下可靠
运行。

户外高压真空断路器系列 Page- 087
