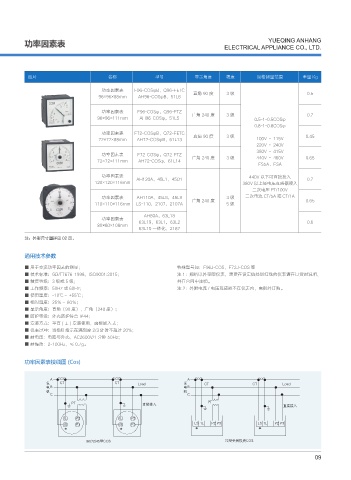

YUEQING ANHANG
功率因素表 ELECTRICAL APPLIANCE CO., LTD.

图片 名称 型号 显示角度 精度 规格测量范围 重量 Kg

功率因素表 F96-COSφB，Q96-FETC
96×96×88mm AH96-COSφB，51L6 直角 90 度 3级 0.5

功率因素表 F96-COSφ，Q96-FTZ
96×96×111mm AH96-COSφ，51L5 广角 240 度 3级 0.5-1-0.5COSφ 0.7
0.8-1-0.8COSφ
功率因素表 F72-COSφB，Q72-FETC 直角 90 度 3级 0.45
72×72×88mm AH72-COSφB，61L13 100V ～ 115V
220V ～ 240V
380V ～ 415V
功率因素表 F72-COSφ，Q72-FTZ 广角 240 度 3级 440V ～ 460V 0.65
72×72×111mm AH72-COSφ，61L14
FS5A、FSA
功率因素表 AH120A，45L1，45D1 440V 以下可直接接入 0.7
120×120×116mm 380V 以上经电压互感器接入
二次电压 PT/100V
功率因素表 AH110A，45L8，45L9 3级 二次电流 CT/5A 或 CT/1A
110×110×116mm LS-110，2107，2107A 广角 240 度 5级 0.65

AH80A，63L18
功率因素表
80×80×108mm 63L19，63L1，63L2 0.6
63L10 一体化，2187
注：外形尺寸图详见 02 页。

通用技术参数

■ 用于交流功率因素的测量； 特殊型号如：F96J-COS，F72J-COS 等
■ 技术标准：GB/T7676-1998，ISO9001:2015； 注 1：规格以外量限仪表，需要在设定值处划红线的仪表请在订货时说明，
■ 精度等级：3 级或 5 级； 并在合同中注明。
■ 工作频率：50Hz 或 60Hz； 注 2：外附电流 / 电压互感器不在仪表内，需别外订购。
■ 使用温度：-10℃～ +55℃；
■ 相对湿度：25％～ 80％；
■ 显示角度：直角（90 度），广角（240 度）；
■ 防护等级：外壳防护符合 IP44；
■ 安装方式：垂直 ( ⊥ ) 安装使用，面板嵌入式；
■ 仪表过冲：当指针指示在满刻度 2/3 处时不超过 20%；
■ 耐电压：电路与外壳，AC2600V/1 分钟 50Hz；
■ 耐振动：2-100Hz，≤ 0.7g。

功率因素表接线图 (Cos)

" "
Ԧ $5 $5 -PBE Ԧ $5 $5 -PBE
ႂ # ႂ #
఺ ఺
$ $
15 ᄯଋଋЙ 15 ᄯଋଋЙ

*- 1 *- 1
*4 1 *4 1 -4 - 1 1 -4 - 1 1

ۋ$04 ۋ᧚࡚ᨠܦ$04
