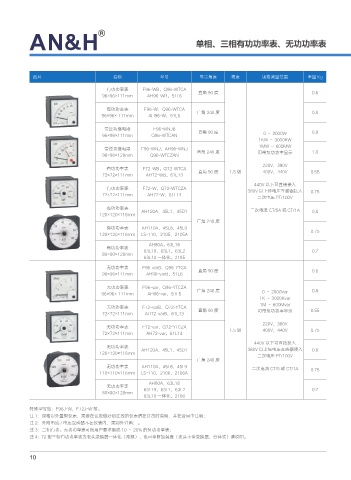

单相、三相有功功率表、无功功率表

图片 名称 型号 显示角度 精度 规格测量范围 重量 Kg

有功功率表 F96-WB，Q96-WTCA 直角 90 度 0.6
96×96×111mm AH96-WB，51L6

有功功率表 F96-W，Q96-WTCA 广角 240 度 0.8
96×96× 111mm AH96-W，51L5

带逆功继电器 F96-WNJB 直角 90 度 0.9
96×96×111mm Q96-WTCAN 0 ～ 2000W
1KW ～ 3000KW
1MW ～ 600MW
带逆功继电器 F96-WNJ，AH96-WNJ 直角 240 度 1.0
96×96×129mm Q96-WTCZAN 可带负功功率显示
220V，380V
有功功率表 F72-WB，Q72-WTCA 直角 90 度 1.5 级 400V，440V 0.55
72×72×111mm AH72-WB，61L13
440V 以下可直接接入
有功功率表 F72-W，Q72-WTCZA 380V 以上经电压互感器接入 0.75
72×72×111mm AH72-W，61L14
二次电压 PT/100V
有功功率表 AH120A，45L1，45D1 二次电流 CT/5A 或 CT/1A 0.8
120×120×116mm
广角 240 度
有功功率表 AH110A，45L8，45L9 0.75
120×120×116mm LS-110，2105，2105A
AH80A，63L18
有功功率表 63L19，63L1，63L2 0.7
80×80×128mm
63L10 一体化，2185
无功功率表 F96-varB，Q96-YTCA 直角 90 度 0.6
96×96×111mm AH96-varB，51L6

无功功率表 F96-var，Q96-YTCZA 广角 240 度 0.8
96×96× 111mm AH96-var，51L5 0 ～ 2000Var
1K ～ 3000Kvar
1M ～ 600Mvar
无功功率表 F72-varB，Q72-YTCA 直角 90 度 0.55
72×72×111mm AH72-varB，61L13 可带负功功率显示
220V，380V
无功功率表 F72-var，Q72-YTCZA 1.5 级 400V，440V 0.75
72×72×111mm AH72-var，61L14
440V 以下可直接接入
无功功率表 AH120A，45L1，45D1 380V 以上经电压互感器接入 0.8
120×120×116mm 二次电压 PT/100V
广角 240 度
无功功率表 AH110A，45L8，45L9 二次电流 CT/5 或 CT/1A
110×110×116mm LS-110，2106，2106A 0.75
AH80A，63L18
无功功率表
80×80×128mm 63L19，63L1，63L2 0.7
63L10 一体化，2186
特殊型号如：F96J-W，F72J-W 等。
注 1：规格以外量限仪表，需要在设定值处划红线的仪表请在订货时说明，并在合同中注明；
注 2：外附电流 / 电压互感器不在仪表内，需别外订购；。
注 3：三相有功、无功功率表可按用户要求制成 10 ～ 20% 的负功功率表；
注 4: 72 型三相有功功率表为表头变换器一体化（常规），也可带附加装置（表头不带变换器，分体式）请说明。
