Page 17 - 乐清市安航电器有限公司
P. 17
YUEQING ANHANG

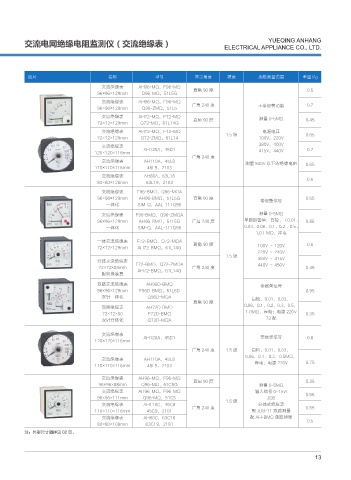

交流电网绝缘电阻监测仪(交流绝缘表) ELECTRICAL APPLIANCE CO., LTD.
图片 名称 型号 显示角度 精度 规格测量范围 重量 Kg
交流绝缘表 AH96-MΩ,F96-MΩ
96×96×129mm Q96-MΩ,51L5G 直角 90 度 0.5
交流绝缘表 AH96-MΩ,F96-MΩ 广角 240 度 0.7
96×96×129mm Q96-ZMΩ,51L5 不带报警功能
交流绝缘表 AH72-MΩ,F72-MΩ 测量 0-5MΩ
72×72×129mm Q72-MΩ,61L14G 直角 90 度 0.45
交流绝缘表 AH72-MΩ,F72-MΩ 电源电压
72×72×129mm Q72-ZMΩ,61L14 1.5 级 100V,220V 0.65
380V,400V
交流绝缘表 AH120A,45D1 0.7
120×120×116mm 415V,440V
广角 240 度
交流绝缘表 AH110A,45L8 测量 500V 以下的绝缘电阻
110×110×116mm 45L9、2103 0.65
交流绝缘表 AH80A,63L18 0.6
80×80×128mm 63L19,2183
交流绝缘表 F96-BMΩ,Q96-MΩA
96×96×129mm AH96-BMΩ,51L5G 直角 90 度 带报警信号 0.65
一体化 SIM-Q,AAL-111Q96
交流绝缘表 F96-BMΩ,Q96-ZMΩA 测量 0-5MΩ
96×96×129mm AH96-BMΩ,51L5G 广角 240 度 单路报警值:自检、(0.01、 0.85
一体化 SIM-Q,AAL-111Q96 0.03、0.06、0.1、0.2.、0.5、
1.0)MΩ,岸电
一体交流绝缘表 F72-BMΩ,Q72-MΩA 直角 90 度 0.6
72×72×129mm AH72-BMΩ,61L14G 100V ~ 120V
220V ~ 240V
1.5 级 380V ~ 415V
分体交流绝缘表 F72-BMΩ,Q72-ZMΩA
72×72×88mm AH72-BMΩ,61L14G 广角 240 度 440V ~ 450V 0.45
配绝缘装置
双路交流绝缘表 AH96D-BMΩ 带报警信号
96×96×129mm F96D-BMΩ,51L6D 0.95
双针一体化 Q96D-MΩA 自检,0.01,0.03,
直角 90 度
双路绝缘表 AH72D-BMΩ 0.06,0.1,0.2,0.3,0.5,
72×72×80 F72D-BMΩ 1.0MΩ,岸电;电源 220V 0.35
双针分体化 Q72D-MΩA 72 配
交流绝缘表 AH120A,45D1 带报警信号 0.8
120×120×116mm
广角 240 度 1.5 级 自检,0.01,0.03,
0.06,0.1,0.2,0.5MΩ,
交流绝缘表 AH110A,45L8
110×110×116mm 45L9、2103 岸电;电源 220V 0.75
交流绝缘表 AH96-MΩ,F96-MΩ 直角 90 度 0.35
96×96×88mm Q96-MΩ,51C5G 测量 0-5MΩ
交流绝缘表 AH96-MΩ,F96-MΩ 输入信号 0-1mA 0.55
96×96×111mm Q96-MΩ,51C5 1.5 级 JDB
交流绝缘表 AH110C,45C8 分体式绝缘表
110×110×116mm 45C9,2101 广角 240 度 配 JDB-11 双路测量 0.55
交流绝缘表 AH80C,63C18 配 AH-BMΩ 单路测量 0.5
80×80×108mm 63C19,2181
注:外形尺寸图详见 02 页。
13
