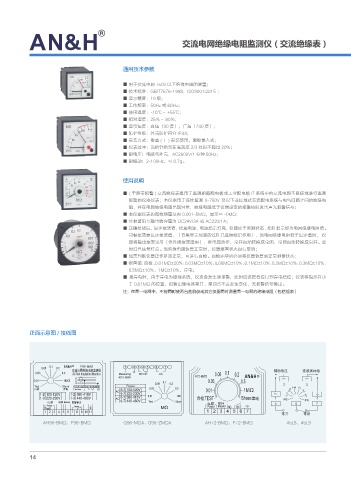

交流电网绝缘电阻监测仪（交流绝缘表）

通用技术参数

■ 用于交流电网 750V 以下绝缘电阻的测量；
■ 技术标准：GB/T7676-1998，ISO9001:2015 ；
■ 显示精度：10 级；
■ 工作频率：50Hz 或 60Hz；
■ 使用温度：-10℃～ +55℃；
■ 相对湿度：25％～ 80％；
■ 显示角度：直角（90 度），广角（240 度）；
■ 防护等级：外壳防护符合 IP44；
■ 安装方式：垂直 ( ⊥ ) 安装使用，面板嵌入式；
■ 仪表过冲：当指针指示在满刻度 2/3 处时不超过 20%；
■ 耐电压：电路与外壳，AC2600V/1 分钟 50Hz；
■ 耐振动：2-100Hz，≤ 0.7g。

使用说明

■ ( 单路带报警 ) 交流绝缘表是用于监测船舶配电板或工业配电板 IT 系统中的交流电网不良接地进行监测
报警的仪器仪表；本仪器用于连续监测 0-750V 及以下非接地式交流配电系统与电气回路之间的绝缘电
阻，并在电网绝缘电阻出现异常，绝缘电阻低于仪器设定的报警值时发出声光报警信号；
■ 本仪器仪表的有效测量范围 0.001-5MΩ，显示∞ -0MΩ；
■ 外报警讯号输出端容量为 DC24V/3A 或 AC220/1A；
■ 正确接线后，设定报警值，接通电源，电源指示灯亮，仪器处于监测状态，指针指示即为电网绝缘电阻值。
可根据需要设定报警值，（直角显示加装的红针只是做标识作用），当电网绝缘电阻低于设定值时， 仪
器将输出报警讯号（供外接报警器用），继电器动作，常开自动转换成常闭，常闭自动转换成常开。此
时红色信号灯点。当绝缘电阻恢复正常时，仪器报警状态自行取消；
■ 如需判断仪器正作是否正常，可进行自检。自检完毕后必须将仪器恢复到正常测量状态；
■ 报警值:自检、0.01MΩ±20%、0.03MΩ±10%、0.06MΩ±10%、0.1MΩ±10%、0.2MΩ±10%、0.3MΩ±10%、
0.5MΩ±10%、1MΩ±10%、岸电；
■ 接岸电时，由于岸电为接地系统，仪表会发生误报警，此时应该把档位打到岸电档位；仪表将指示在小
于 0.01MΩ 的位置，但输出继电器常开、常闭点不会发生变化，无报警信号输出。
注：在同一电网中，不能同时使两台监测仪或其它仪器同时测量同一电网的绝缘电阻（包括摇表）

正面示意图 / 接线图

ᣘүႂԌ ଋᜁ฽Ꭹፎ
_ _

_

ᒬ೜
ࡿႂ

࣡ध ࣡᫆
AH96-BMΩ、F96-BMΩ Q96-MΩA、Q96-ZMΩA AH72-BMΩ、F72-BMΩ 45L8、45L9
