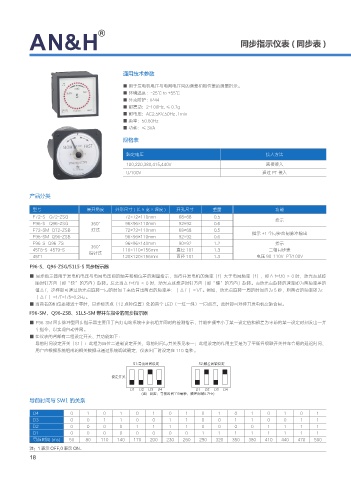

同步指示仪表 ( 同步表 )

通用技术参数

■ 用于发电机电压与电网电压间的频差和相位差的测量指示。
■ 环境温度：-25℃ to +55℃
■ 外壳防护：IP44
■ 耐震动：2-100Hz, ≤ 0.7g
■ 耐电压：AC2.5KV,50Hz ,1min
■ 频率：50.60Hz
■ 功耗：≤ 3VA
规格表

额定电压 接入方法
100,220,380,415,440V 直接接入
U/100V 通过 PT 接入

产品分类

型号 展开角度 外形尺寸(长×宽×深度) 开孔尺寸 重量 功能
F72-S Q72-ZSG 72×72×110mm 68×68 0.5
F96-S Q96-ZSG 360° 96×96×110mm 92×92 0.6 指示
F72-SM Q72-ZSB 灯式 72×72×110mm 68×68 0.5 指示 +1 个同步合闸脉冲输出
F96-SM Q96-ZSB 96×96×110mm 92×92 0.6
F96-S Q96-ZS 360° 96×96×140mm 90×92 1.2 指示
45T8-S 45T9-S 指针式 110×110×156mm 直径 101 1.3 三相同步表
45T1 120×120×156mm 直径 101 1.3 电压 90-110V PT/100V

F96-S、Q96-ZSG/51L5-S 同步指示器
■ 同步指示器用于发电机电压与电网电压间的频差和相位差的测量指示，当待并发电机的频率（f）大于电网频率（f），即△ f=f.f0 ＞ 0 时，动光点就按
顺时针方向（即“快”的方向）旋转。反之当△ f=f.f0 ＜ 0 时，动光点就按逆时针方向（即“慢”的方向）旋转。而动光点旋转的速率即为两频率差的
值△ f，这样即可通过动光点旋转一同的时间 T 来估算出两者的频率差：∣△ f ∣ =1/T。例如，动光点旋转一周的时间约为 5 秒，则两者的频率即为：
∣△ f ∣ =1/T=1/5=0.2Hz。
■ 当两者的相位差接近于零时，同步标志点（12 点钟位置）处的两个 LED（一红一绿）一同点亮，此时即可对待并发电机实施合闸。
F96-SM、Q96-ZSB、51L5-SM 带并车指令的同步指示器

■ F96-SM 同步脉冲型同步指示器主要用于各灯电站系统中多机组并网时的检测指示，并能在频率小于某一设定值和相差为零前的某一设定时刻发出一并
车指令，以实现自动并网。
■ 在仪表的背部有二组设定开关，其功能如下：
导前时间设定开关（S1）：此组为四位二进制设定开关，导前时间与其关系见表一；此组设定的作用主要是为了平衡各级联开关并车合闸的延迟时间，
用户应根据系统组成的相关数据或通过系统调试确定，仪表出厂时设定在 110 毫秒。

4 ࠭ґௐᫍ᝹߿ 4 ᮟࢿ᫆ᩙ᝹߿
᝹߿धС

% % % % % % % %
Ѣԇ᝹߿Ὑ࠭ґௐᫍ ඒሙὋᮟࢿ᫆ᩙ )[
导前时间与 SW1 的关系

D4 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1
D3 0 0 1 1 0 0 1 1 0 0 1 1 0 0 1 1
D2 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1
D1 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1
导前时间 (ms) 50 80 110 140 170 200 230 260 290 320 350 380 410 440 470 500
注：1 表示 OFF,0 表示 ON。
