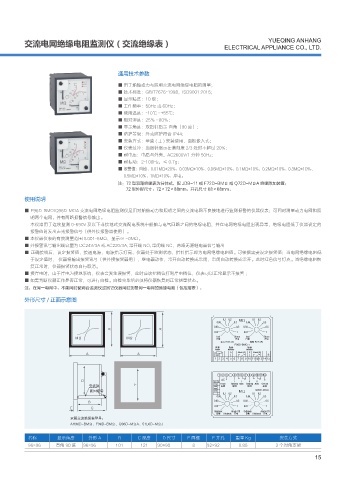

交流电网绝缘电阻监测仪（交流绝缘表） ELECTRICAL APPLIANCE CO., LTD.

通用技术参数

■ 用于船舶动力与照明交流电网绝缘电阻的测量；
■ 技术标准：GB/T7676-1998，ISO9001:2015；
■ 显示精度：10 级；
■ 工作频率：50Hz 或 60Hz；
■ 使用温度：-10℃ ~+55℃；
■ 相对湿度：25％ ~80％；
■ 显示角度：双指针指示 直角（90 度）；
■ 防护等级：外壳防护符合 IP44；
■ 安装方式：垂直 ( ⊥ ) 安装使用，面板嵌入式；
■ 仪表过冲：当指针指示在满刻度 2/3 处时不超过 20%；
■ 耐电压：电路与外壳，AC2600V/1 分钟 50Hz；
■ 耐振动：2-100Hz，≤ 0.7g；
■ 报警值：自检、0.01MΩ±20%、0.03MΩ±10%、0.06MΩ±10%、0.1MΩ±10%、0.2MΩ±10%、0.3MΩ±10%、
0.5MΩ±10%、1MΩ±10%、岸电。
注：72 型双路绝缘表为分体式，配 JDB-11 或 F72D-BMΩ 或 Q72D-MΩA 绝缘附加装置；
72 型外形尺寸：72×72×88mm，开孔尺寸 68×68mm。
使用说明

■ F96D-BMΩ/Q96D-MΩA 交流电网绝缘电阻监测仪是用对船舶动力和照明之间的交流电网不良接地进行监测报警的仪器仪表；可同时测量动力电网和照
明两个电网，并有两路报警信号输出。
本仪器用于连续监测 0-690V 及以下非接地式交流配电系统中船舶与电气回路之间的绝缘电阻，并在电网绝缘电阻出现异常，绝缘电阻低于仪器设定的
报警值时发出声光报警信号（供外接报警器使用）。
■ 本仪器仪表的有效测量范围 0.001-5MΩ，显示∞ ~0MΩ。
■ 外报警讯号输出端容量为 DC24V/3A 或 AC220/3A, 常开端 NO, 常闭端 NC，两路无源继电器信号输出
■ 正确接线后，设定报警值，接通电源，电源指示灯亮，仪器处于监测状态，指针指示即为电网绝缘电阻值。可根据需要设定报警值；当电网绝缘电阻低
于设定值时， 仪器将输出报警讯号（供外接报警器用），继电器动作，常开自动转换成常闭，常闭自动转换成常开。此时红色信号灯点。当绝缘电阻恢
复正常时，仪器报警状态自行取消。
■ 接岸电时，由于岸电为接地系统，仪表会发生误报警，此时应该把档位打到岸电档位，仪表可以正常显示不报警 ；
■ 如需判断仪器正作是否正常，可进行自检。自检完毕后必须将仪器恢复到正常测量状态。
注：在同一电网中，不能同时使两台监测仪或其它仪器同时测量同一电网的绝缘电阻（包括摇表）。

外形尺寸 / 正面示意图

" "
.Ÿ .Ÿ

" "

%
߶ᜈ౵ '
ጊڌᛂආ
#
& $
Ԥᡸ̓ึፏᎅᛪۋՁὙ
") % #.ŸNj' % #.ŸNj2 % .Ÿ"Nj - % .Ÿ+
名称 显示角度 外形 A B C 深度 D 尺寸 E 面框 F 开孔 重量 Kg 安装方式
96×96 直角 90 度 96×96 101 121 90×90 8 92×92 0.85 2 个对角支架
