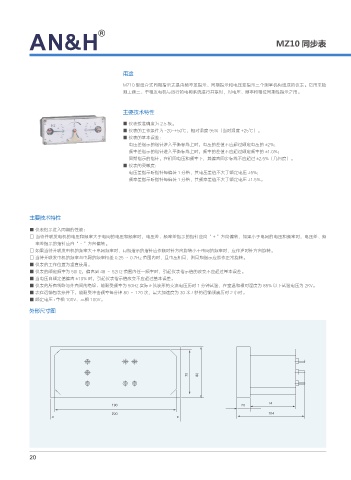

MZ10 同步表

用途

MZ10 型组合式同期指示表是由频率差指示、同期指示和电压差指示三个测量机构组成的仪表。它用来检
测工频三、单相发电机与运行的电网系统进行并联时，对电压、频率和相位同期性指示之用。

主要技术特性

■ 仪表按准确度为 2.5 级。
■ 仪表的工作条件为 -20~+50℃，相对温度 95%（当时温度 +25℃）。
■ 仪表的基本误差：
电压差指示的指针进入平衡标线上时，电压的差值不应超过额定电压的 ±2%；
频率差指示的指针进入平衡标线上时，频率的差值不应超过额定频率的 ±1.0%；
同期指示的指针，在相同电压和频率下，其偏离同步标线不应超过 ±2.5%（几何度）。
■ 仪表的灵敏度：
电压差指示听指针每偏转 1 分格，其电压差值不大于额定电压 ±5%；
频率差指示听指针每偏转 1 分格，其频率差值不大于额定电压 ±1.5%。

主要技术特性

■ 仪表指示进入同期的性能：
□ 当待并联发电机的电压和频率大于电网的电压和频率时，电压差、频率差指示的指针应向“＋”方向偏转，如果小于电网的电压和频率时，电压差、频
率差指示的指针应向“－”方向偏转。
□ 如果当待并联发电机的频率大于电网频率时，同期指示的指针应作顺时针方向旋转小于电网的频率时，应作逆时针方向旋转。
□ 当待并联发电机的频率与电网的频率相差 0.25 ～ 0.7Hz 范围内时，且电压相同，则同期指示应能作正常旋转。
■ 仪表的工作位置为垂直使用。
■ 仪表的额定频率为 50Hz，偏离到 48 ～ 52Hz 范围内任一频率时，引起仪表指示值的改变不应超过基本误差。
■ 当电压自额定值偏离 ±10% 时，引起仪表指示值改变不应超过基本误差。
■ 仪表的所有线路与外壳间的绝缘、能耐受频率为 50Hz 实际正弦波形的交流电压历时 1 分钟试验，在室温和相对湿度为 85% 以下试验电压为 2KV。
■ 表在运输包装条件下，能耐受冲击频率每分钟 80 ～ 120 次，最大加速度为 30 米 / 秒的运输颠震历时 2 小时。
■ 额定电压 : 单相 100V、三相 100V。
外形尺寸图
