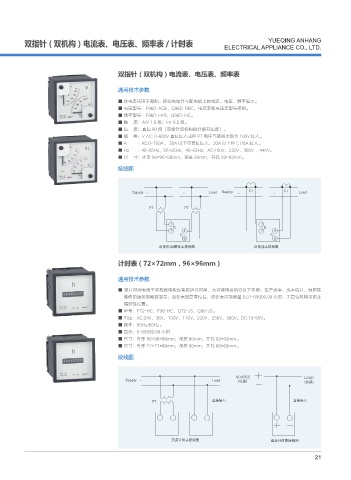

YUEQING ANHANG
双指针（双机构）电流表、电压表、频率表 / 计时表 ELECTRICAL APPLIANCE CO., LTD.

双指针（双机构）电流表、电压表、频率表

通用技术参数

■ 该电表适用于船舶、移动电站并车配电板上的电流、电压、频率指示。
■ 电压型号：F96D-ACB，Q96D-RBC；电流表和电压表型号相同。
■ 频率型号：F96D-HzB，Q96D-HC。
■ 精 度：A/V 1.5 级；Hz 0.5 级。
■ 角 度：直角 90 度（双指针双机构指针展开角度）。
■ 规 格：V AC: 0-600V 直接接入或经 PT 电压互感器次级为 100V 接入。
■ A ：AC:0-750A ，30A 以下可直接接入，20A 以上经 CT/5A 接入。
■ Hz ：45-55Hz，55-65Hz，45-65Hz；AC:100V，220V，380V ，440V。
■ 尺 寸：外形 96×96×88mm，深度 80mm，开孔 92×92mm。

接线图

4VQQMZ _ _ -PBE 4VQQMZ _ $5 _ $5 -PBE

15 15

# #

" "

ԤႂԌ Ԥᮟညᛪଋጲڎ Ԥႂึᛪଋጲڎ

计时表（72×72mm，96×96mm）

通用技术参数

■ 累计时间表用于监控配电板设备的运行时间，允许使用者执行以下功能：生产效率、成本估计、预防性
维修的服务周期控制等；当仪表回复零位后，该仪表可能测量 0.01-99999.99 小时；无复位机构可防止
偶然性设置。
■ 型号：F72-HC，F96-HC，Q72-JS，Q96-JS。
■ 电压：AC:24V，36V，100V，110V，220V，230V，380V。DC:10-50V。
■ 频率：50Hz/60Hz。
■ 显示：0-99999.99 小时
■ 尺寸：外形 96×96×88mm，深度 80mm，开孔 92×92mm。
■ 尺寸：外形 72×72×88mm，深度 80mm，开孔 68×68mm。
接线图

4063$& -0"%
4VQQMZ _ -PBE ႂຸ ᠆ᣑ

15 ᄯଋଋЙ ᄯଋଋЙ

̓ึ᝟ௐᛪଋጲڎ ᄯึ᝟ௐᛪଋጲڎ

21
