YUEQING ANHANG

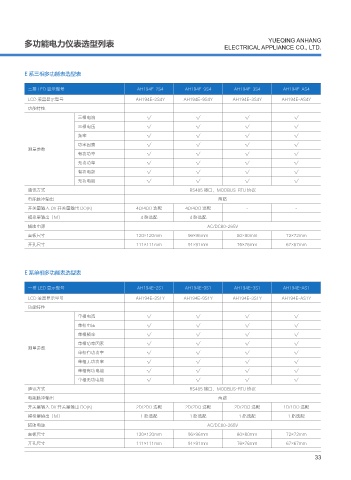

多功能电力仪表选型列表 ELECTRICAL APPLIANCE CO., LTD.

E 系三相多功能表选型表

三排 LED 显示型号 AH194E-2S4 AH194E-9S4 AH194E-3S4 AH194E-AS4

LCD 液晶显示型号 AH194E-2S4Y AH194E-9S4Y AH194E-3S4Y AH194E-AS4Y
功能特性
三相电流 √ √ √ √
三相电压 √ √ √ √
频率 √ √ √ √
功率因素 √ √ √ √
测量参数
有功功率 √ √ √ √
无功功率 √ √ √ √
有功电能 √ √ √ √
无功电能 √ √ √ √
通讯方式 RS485 接口，MODBUS-RTU 协议
电能脉冲输出 两路
开关量输入 DI/ 开关量输出 DO(K) 4D/4DO 选配 4D/4DO 选配 － －
模拟量输出（M） 4 路选配 4 路选配 － －
辅助电源 AC/DC80-265V
面板尺寸 120×120mm 96×96mm 80×80mm 72×72mm
开孔尺寸 111×111mm 91×91mm 76×76mm 67×67mm

E 系单相多功能表选型表

一排 LED 显示型号 AH194E-2S1 AH194E-9S1 AH194E-3S1 AH194E-AS1
LCD 液晶显示型号 AH194E-2S1Y AH194E-9S1Y AH194E-3S1Y AH194E-AS1Y
功能特性
单相电流 √ √ √ √
单相电压 √ √ √ √
单相频率 √ √ √ √
单相功率因素 √ √ √ √
测量参数
单相有功功率 √ √ √ √
单相无功功率 √ √ √ √
单相有功电能 √ √ √ √
单相无功电能 √ √ √ √
通讯方式 RS485 接口，MODBUS-RTU 协议
电能脉冲输出 两路
开关量输入 DI/ 开关量输出 DO(K) 2D/2DO 选配 2D/2DO 选配 2D/2DO 选配 1D/1DO 选配
模拟量输出（M） 1 路选配 1 路选配 1 路选配 1 路选配
辅助电源 AC/DC80-265V
面板尺寸 120×120mm 96×96mm 80×80mm 72×72mm
开孔尺寸 111×111mm 91×91mm 76×76mm 67×67mm
33
