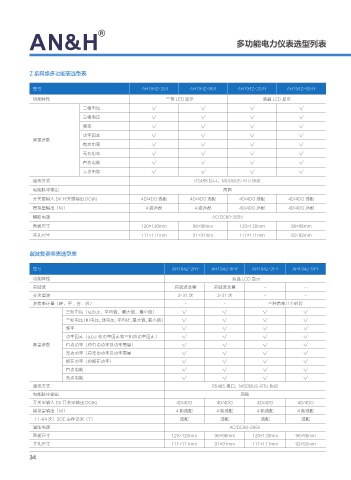

多功能电力仪表选型列表

Z 系网络多功能表选型表

型号 AH194Z-2S4 AH194Z-9S4 AH194Z-2S4Y AH194Z-9S4Y

功能特性 三排 LED 显示 液晶 LCD 显示
三相电流 √ √ √ √
三相电压 √ √ √ √
频率 √ √ √ √
功率因素 √ √ √ √
测量参数
有功功率 √ √ √ √
无功功率 √ √ √ √
有功电能 √ √ √ √
无功电能 √ √ √ √
通讯方式 RS485 接口，MODBUS-RTU 协议
电能脉冲输出 两路
开关量输入 DI/ 开关量输出 DO(K) 4D/4DO 选配 4D/4DO 选配 4D/4DO 选配 4D/4DO 选配
模拟量输出（M） 4 路选配 4 路选配 4D/4DO 选配 4D/4DO 选配
辅助电源 AC/DC80-265V
面板尺寸 120×120mm 96×96mm 120×120mm 96×96mm
开孔尺寸 111×111mm 91×91mm 111×111mm 92×92mm

谐波复费率表选型表

型号 AH194Z-2HY AH194Z-9HY AH194Z-2FY AH194Z-9FY
功能特性 液晶 LCD 显示
总谐波 总谐波含量 总谐波含量 - -
分次谐波 2-31 次 2-31 次 - -
多费率计量（峰、平、谷、总） - - 三种费率八个时段
三相电流（Ia,Ib,Ic，平均值，最大值，最小值） √ √ √ √
三相电压（相电压，线电压 , 平均针 , 最大值 , 最小值） √ √ √ √
频率 √ √ √ √
功率因素（a,b,c 相功率因素和三相总功率因素） √ √ √ √
测量参数 有功功率（总有功功率及功率需量） √ √ √ √
无功功率（总无功功率及功率需量 √ √ √ √
视在功率（总视在功率） √ √ √ √
有功电能 √ √ √ √
无功电能 √ √ √ √
通讯方式 RS485 接口，MODBUS-RTU 协议
电能脉冲输出 两路
开关量输入 DI/ 开关量输出 DO(K) 4D/4DO 4D/4DO 4D/4DO 4D/4DO
模拟量输出（M） 4 路选配 4 路选配 4 路选配 4 路选配
（1-64 次）SOE 事件记录（T） 选配 选配 选配 选配
辅助电源 AC/DC80-265V
面板尺寸 120×120mm 96×96mm 120×120mm 96×96mm
开孔尺寸 111×111mm 91×91mm 111×111mm 92×92mm
34
