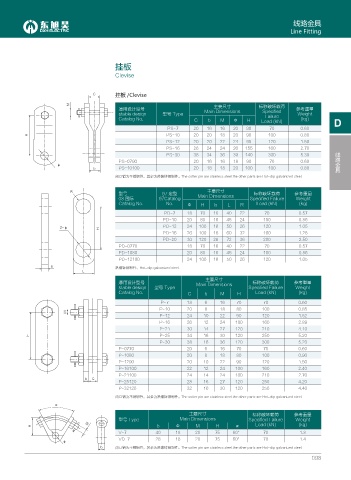

线路金具
Line Fitting

挂板

Clevise

$ 挂板 /Clevise
. 主要尺寸 标称破坏载荷
通用设计型号 Main Dimensions Specified 参考重量
stable desiqn 型号 Type Weight
Failure
Catalog No. C b M Φ H Load (kN) (kg) D
PS-7 20 16 16 20 90 70 0.60
) PS-10 20 20 18 20 90 100 0.80
PS-12 20 20 22 24 95 120 1.50
PS-16 26 24 24 26 155 160 2.70 线路金具
PS-30 38 34 36 39 140 300 5.30
PS-0790 20 16 16 18 90 70 0.60
´
C PS-10100 20 18 18 20 100 100 0.80
闭口销为不锈钢件，其余为热镀锌钢制件。The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.

4 型号 97 定型 主要尺寸 标称破坏载荷 参考重量
08 国际 97Catalog Main Dimensions Specified Failure Weight
Catalog No. No. Φ H b L R Load (kN) (kg)
PD-7 18 70 16 40 22 70 0.57
PD-10 20 80 16 45 24 100 0.86
µ * PD-12 24 100 16 50 26 120 1.05
PD-16 26 100 18 60 32 160 1.28
PD-20 30 120 26 72 36 200 2.50
PD-0770 18 70 16 40 22 70 0.57
PD-1080 20 80 16 45 24 100 0.86
PD-12100 24 100 16 50 26 120 1.05
D 热镀锌钢制件。Hot-dip galvanized steel.
.
主要尺寸
通用设计型号 Main Dimensions 标称破坏载荷 参考重量
stable desiqn 型号 Type Specified Failure Weight
Catalog No. C b M H Load (kN) (kg)
P-7 18 6 16 70 70 0.60
P-10 20 8 18 80 100 0.85
/
P-12 24 10 22 90 120 1.52
P-16 26 12 24 100 160 2.89
P-21 30 14 27 120 210 4.10
* P-25 34 16 30 120 250 5.20
P-30 38 16 36 120 300 5.20
P-0770 20 6 16 70 70 0.60
P-1080 20 8 18 80 100 0.90
P-1290 20 10 22 90 120 1.50
P-16100 22 12 24 100 160 2.40
P-21100 24 14 24 100 210 2.70
D %
P-25120 28 16 27 120 250 4.20
P-32120 32 16 30 120 250 4.40
闭口销为不锈钢件，其余为热镀锌钢制件。The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.
¡
主要尺寸 标称破坏载荷 参考重量
型号 Type Main Dimensions Specified Failure Weight
/ Load (kN) (kg)
* b Φ M H α
V-7 40 18 20 75 60° 70 1.8
VD-7 28 18 20 75 60° 70 1.4
µ
D 闭口销为不锈钢件，其余为热镀锌钢制件。The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.
