线路金具
Line Fitting

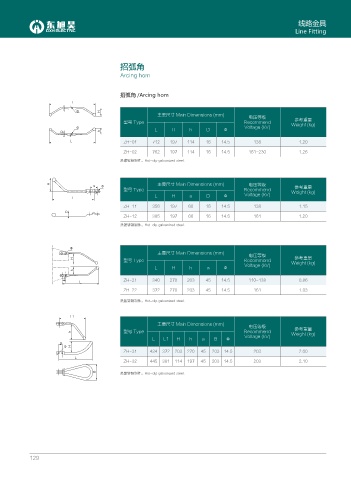

招弧角

Arcing hom

招弧角 /Arcing hom
.

主要尺寸 Main Dimensions (mm)
电压等级 参考重量
型号 Type Recommend
 Voltage (kV) Weight (kg)
*
& L H h D Φ
. J ZH-01 712 197 114 16 14.5 138 1.20
ZH-02 762 197 114 16 14.5 161~230 1.26
热镀锌钢制件。Hot-dip galvanized steel.

* 主要尺寸 Main Dimensions (mm) 电压等级
C  参考重量
型号 Type Recommend Weight (kg)
L H a D Φ Voltage (kV)
.
ZH-11 356 197 60 16 14.5 138 1.15
&
ZH-12 385 197 60 16 14.5 161 1.20
热镀锌钢制件。Hot-dip galvanized steel.


主要尺寸 Main Dimensions (mm)
电压等级
* 参考重量
型号 Type Recommend Weight (kg)
Voltage (kV)
L H h a Φ
J
C
. ZH-21 340 270 203 45 14.5 110~138 0.86
ZH-22 372 270 203 45 14.5 161 1.03
热镀锌钢制件。Hot-dip galvanized steel.

.
主要尺寸 Main Dimensions (mm)
电压等级 参考重量
J 型号 Type Recommend Weight (kg)
Voltage (kV)
L L1 H h a B Φ
C
 *
ZH-31 434 372 203 270 45 203 14.5 203 2.00
.
ZH-32 445 381 114 197 45 203 14.5 203 2.10
$ 热镀锌钢制件。Hot-dip galvanized steel.

129
