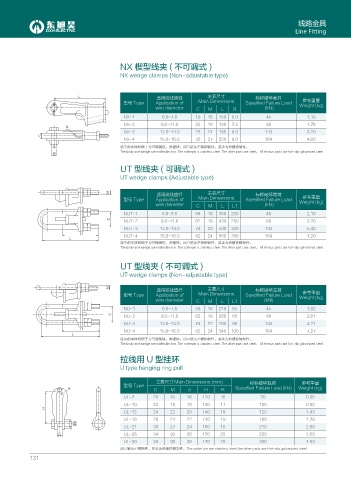

线路金具
Line Fitting

NX 楔型线夹 ( 不可调式 )

NX wedge clamps (Non-adjustable type)

. 适用绞线直径 主要尺寸 标称破坏载荷
型号 Type Application of Main Dimensions Specified Failure Load 参考重量
wire diameter C M L R (kN) Weight (kg)
NX-1 6.6~7.8 18 16 150 6.0 45 1.19
NX-2 9.0~11.0 20 18 180 7.3 88 1.76
4
NX-3 13.0~14.0 25 24 195 8.0 143 3.20
%
NX-4 15.0~16.0 30 27 220 8.0 164 4.60
线夹的本体和楔子为可锻铸铁，热镀锌。闭口销为不锈钢制件，其余为热镀锌制件。
The body and wedge are malleable iron. The cotterpin is stainless steel. The other parts are steel， All ferrous parts are hot-dip galvanized steel.
/
UT 型线夹 ( 可调式 )

UT wedge clamps (Adjustable type)

/ 主要尺寸
适用绞线直径 标称破坏载荷 参考重量
型号 Type Application of Main Dimensions Specified Failure Load Weight (kg)
wire diameter C M L L1 (kN)
NUT-1 6.6~7.8 56 16 350 200 45 2.10
% NUT-2 9.0~11.0 62 18 430 250 88 3.20
NUT-3 13.0~14.0 74 22 500 300 143 5.40
.
. NUT-4 15.0~16.0 82 24 560 350 164 7.20
线夹的本体和楔子为可锻铸铁，热镀锌。闭口销为不锈钢制件，其余为热镀锌钢制件。
The body and wedge are malleable iron. The cotterpin is stainless steel. The other parts are steel， All ferrous parts are hot-dip galvanized steel.

UT 型线夹 ( 不可调式 )
UT wedge clamps (Non-adjustable type)

/ 主要尺寸
适用绞线直径 标称破坏载荷 参考重量
型号 Type Application of Main Dimensions Specified Failure Load Weight (kg)
wire diameter C M L L1 (kN)
NU-1 6.6~7.8 56 16 210 65 45 1.92
%
NU-2 9.0~11.0 62 18 260 65 88 2.61
NU-3 13.0~14.0 74 22 290 85 143 4.21
. NU-4 15.0~16.0 82 24 340 100 164 7.27
.
线夹的本体和楔子为可锻铸铁，热镀锌。闭口销为不锈钢制件，其余为热镀锌钢制件。
The body and wedge are malleable iron. The cotterpin is stainless steel. The other parts are steel， All ferrous parts are hot-dip galvanized steel.

拉线用 U 型挂环
U type hanging ring pull

主要尺寸 Main Dimensions (mm) 标称破坏载荷 参考重量
型号 Type
4 C M d H R Specified Failure Load (kN) Weight (kg)
UL-7 20 16 16 120 15 70 0.65
UL-10 22 18 18 140 17 100 0.92
*
UL-12 24 22 20 140 18 120 1.43
UL-16 26 24 22 140 19 160 1.78
/
UL-21 30 27 24 160 18 210 2.60
% UL-25 34 30 26 170 25 250 3.50
UL-30 38 36 30 170 20 300 4.83
闭口销为不锈钢件，其余为热镀锌钢制件。The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.
131
