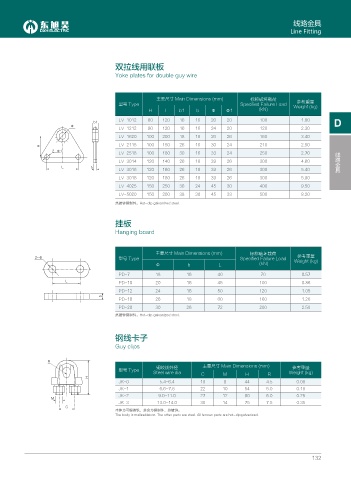

线路金具
Line Fitting

双拉线用联板

Yoke plates for double guy wire

主要尺寸 Main Dimensions (mm) 标称破坏载荷
参考重量
型号 Type Specified Failure Load Weight (kg)
H L b1 b Φ Φ1 (kN)
LV-1012 60 120 16 16 20 20 100 1.80
D D

LV-1212 90 120 16 16 24 20 120 2.30
LV-1620 100 200 18 18 26 26 160 3.40
LV-2115 100 150 26 16 30 24 210 2.50
*
 线路金具
LV-2518 100 180 30 16 33 24 250 2.70
LV-3014 120 140 26 18 39 26 300 4.60
. D
LV-3016 120 160 26 18 39 26 300 5.40
LV-3018 120 180 26 18 39 26 300 5.90
LV-4025 150 250 36 24 45 30 400 9.50
LV-5020 150 200 38 30 45 33 500 8.20
热镀锌钢制件。Hot-dip galvanized steel.

挂板
Hanging board

主要尺寸 Main Dimensions (mm) 标称破坏载荷
参考重量
 型号 Type Specified Failure Load Weight (kg)
Φ b L (kN)
PD-7 18 16 40 70 0.57
. PD-10 20 16 45 100 0.86
PD-12 24 16 50 120 1.05
D
PD-16 26 18 60 160 1.28
PD-20 30 26 72 200 2.50
热镀锌钢制件。Hot-dip galvanized steel.

钢线卡子
Guy clips

4
钢绞线外径 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type
Steel wire dia C M H R Weight (kg)
*
JK-0 5.4~6.4 18 8 44 4.5 0.08
JK-1 6.6~7.8 22 10 54 5.0 0.18
JK-2 9.0~11.0 27 12 60 6.0 0.25
/
JK-3 13.0~14.0 30 14 75 7.5 0.35
%
本体为可锻铸铁，其余为钢制件，热镀锌。
The body is malleableiron. The other parts are steel. All ferrous parts are hot-dipgalvanized.
