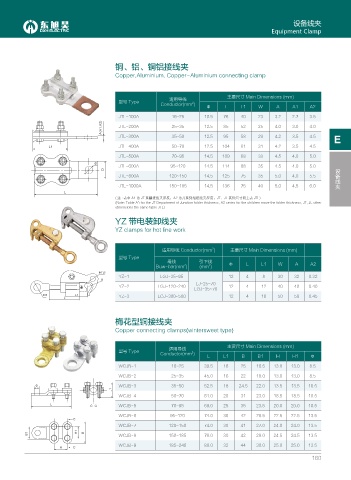

设备线夹
Equipment Clamp

铜、铝、铜铝接线夹

Copper,Aluminium, Copper-Aluminium connecting clamp

主要尺寸 Main Dimensions (mm)
适用导线
型号 Type 2
Conductor(mm )
Φ L L1 W A A1 A2
JTL-100A 16~25 10.5 76 40 23 3.2 2.7 3.5
# # # JTL-200A 25~35 12.5 85 52 25 4.0 3.0 4.0

JTL-300A 35~50 12.5 95 58 29 4.2 3.5 4.5 E
. JTL-400A 50~70 12.5 104 61 31 4.2 3.5 4.5
JTL-500A 70~95 14.5 109 68 33 4.5 4.0 5.0

JTL-600A 95~120 14.5 114 68 35 4.5 4.0 5.0 设备线夹
&
JTL-800A 120~150 14.5 125 75 35 5.0 4.0 5.5
JTL-1000A 150~185 14.5 136 75 40 5.0 4.5 6.0
.
( 注 : 表中 A1 为 JT 系翻接线夹厚度，A2 为儿系列招接线夹厚度，JT、JL 其他尺寸同上表 JTL)
(Note: Table A1 for the JT Department of Junction folder thickness, A2 series for the children move the folder thickness, JT, JL other
dimensions the same table JTL)

YZ 带电装卸线夹
YZ clamps for hot line work

2
适用导线 Conductor(mm ) 主要尺寸 Main Dimensions (mm)
型号 Type
母线 引下线 Φ L L1 W A A2
2
2
Buw-bar(mm ) (mm )
Φ11,5
YZ-1 LGJ-35~95 12 4 8 30 32 0.32
R
LJ-25~70
YZ-2 LGJ-120~240 12 4 12 40 40 0.40
LGJ-35~70
Φ15 L1
L YZ-3 LGJ-300~500 12 4 16 50 50 0.45
梅花型铜接线夹
Copper connecting clamps(wintersweet type)

主要尺寸 Main Dimensions (mm)
适用导线
型号 Type 2
Conductor(mm )
L L1 B B1 H H1 Φ
WCJB-1 16~25 39.5 16 25 16.5 13.0 13.0 8.5
WCJB-2 25~35 45.0 16 22 18.0 13.0 13.0 8.5
 WCJB-3 35~50 52.5 18 24.5 22.0 13.5 13.5 10.5
.
WCJB-4 50~70 61.0 20 31 23.0 18.5 18.5 10.5
.
% % WCJB-5 70~95 69.0 25 35 23.5 20.0 20.0 10.5
WCJB-6 95~120 74.0 30 42 28.5 22.5 22.5 13.5
%
WCJB-7 120~150 74.0 30 41 27.0 24.0 24.0 13.5
$ * $ WCJB-8 150~185 76.0 30 42 28.0 24.5 24.5 13.5
WCJB-9 185~240 80.0 32 44 30.0 25.0 25.0 13.5
* %
160
