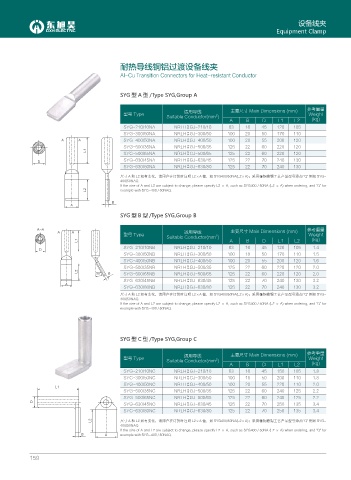

设备线夹
Equipment Clamp

耐热导线铜铝过渡设备线夹

Al-Cu Transition Connectors for Heat-resistant Conductor

SYG 型 A 型 /Type SYG,Group A

适用导线 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type 2 Weight
Suitable Conductor(mm )
A B D L1 L2 (kg)
58
SYG-210/10NA NRLH GJ-210/10 63 16 45 120 105
60
SYG-300/50NA NRLH GJ-300/50 100 20 50 170 110
58
60
58
# # SYG-400/50NA NRLH GJ-400/50 100 20 55 200 120
60
58
SYG-500/35NA NRLH GJ-500/35 125 22 60 220 120
60
.
58
SYG-500/65NA NRLH GJ-500/65 125 22 60 220 120
60
58
SYG-630/45NA NRLH GJ-630/45 125 22 70 240 130
& 60
SYG-630/80NA NRLH GJ-630/80 125 22 70 240 130
58
60
尺寸 A 和 L2 如有变化，请用户在订货时注明 L2×A 值，如 SYG400/50NA(L2×A)；采用覆铜搪锡工艺产品型号添加 "Q" 例如 SYG-
400/50NAQ.
If the size of A and L2 are subject to change, please specify L2 × A, such as SYG400 / 50NA (L2 × A) when ordering, and "Q" for
. example with SYG-400 / 50NAQ.
$
#
SYG 型 B 型 /Type SYG,Group B
# # 参考重量
# # 适用导线 主要尺寸 Main Dimensions (mm)
型号 Type Suitable Conductor(mm ) Weight
2
. A B D L1 L2 (kg)
SYG-210/10NB NRLH GJ-210/10 63 16 45 120 105 1.4
58
& 60
SYG-300/50NB NRLH GJ-300/50 100 18 50 170 110 1.5
58
60
SYG-400/50NB NRLH GJ-400/50 100 20 55 200 120 1.6
58
60
58
SYG-500/35NB NRLH GJ-500/35 125 22 60 220 120 2.0
60
. d $ SYG-500/65NB NRLH GJ-500/65 125 22 60 220 120 2.0
58
60
SYG-630/45NB NRLH GJ-630/45 125 22 70 240 130 3.2
58
60
#
58
SYG-630/80NB NRLH GJ-630/80 125 22 70 240 130 3.2
60
尺寸 A 和 L2 如有变化，请用户在订货时注明 L2×A 值，如 SYG400/50NA(L2×A)；采用覆铜搪锡工艺产品型号添加 "Q" 例如 SYG-
400/50NAQ.
If the size of A and L2 are subject to change, please specify L2 × A, such as SYG400 / 50NA (L2 × A) when ordering, and "Q" for
example with SYG-400 / 50NAQ.
SYG 型 C 型 /Type SYG,Group C
适用导线 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type 2 Weight
Suitable Conductor(mm )
A B D L1 L2 (kg)
SYG-210/10NC NRLH GJ-210/10 63 16 45 150 105 1.8
58
60
SYG-300/50NC NRLH GJ-300/50 100 18 50 200 110 1.8
58
60
58
SYG-400/50NC NRLH GJ-400/50 100 20 55 220 110 2.0
. 60
58
SYG-500/35NC NRLH GJ-500/35 125 22 60 240 125 2.2
60
SYG-500/65NC NRLH GJ-500/65 125 22 60 240 125 2.2
58
60
&
SYG-630/45NC NRLH GJ-630/45 125 22 70 250 135 3.4
58
60
58
SYG-630/80NC NRLH GJ-630/80 125 22 70 250 135 3.4
60
. 尺寸 A 和 L2 如有变化，请用户在订货时注明 L2×A 值，如 SYG400/50NA(L2×A)；采用覆铜搪锡工艺产品型号添加 "Q" 例如 SYG-
400/50NAQ.
If the size of A and L2 are subject to change, please specify L2 × A, such as SYG400 / 50NA (L2 × A) when ordering, and "Q" for
$ # example with SYG-400 / 50NAQ.
