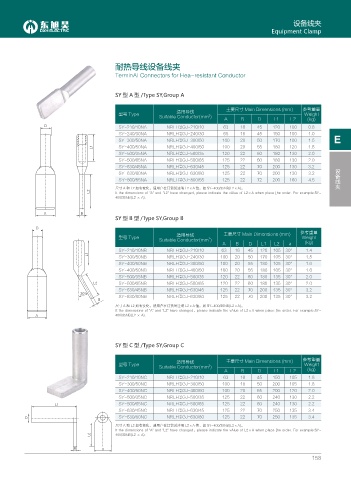

Page 177 - 四川东旭昊电气设备有限公司

设备线夹
Equipment Clamp

耐热导线设备线夹

TerminAI Connectors for Hea-resistant Conductor

SY 型 A 型 /Type SY,Group A

主要尺寸 Main Dimensions (mm) 参考重量
适用导线
型号 Type 2 Weight
Suitable Conductor(mm )
A B D L1 L2 (kg)
& SY-210/10NA NRLH GJ-210/10 63 16 45 120 100 0.8
58
60
58
SY-240/30NA NRLH GJ-240/30 65 16 45 150 100 1.0
60
SY-300/50NA NRLH GJ-300/50 100 20 50 170 100 1.5 E
58
60
58
. SY-400/50NA NRLH GJ-400/50 100 20 55 180 120 1.6
60
SY-500/35NA NRLH GJ-500/35 120 22 60 180 130 2.0
58
60
SY-500/65NA NRLH GJ-500/65 125 22 60 180 130 2.0
58
60
SY-630/45NA NRLH GJ-630/45 125 22 70 200 130 3.2 设备线夹
58
60
58
SY-630/80NA NRLH GJ-630/80 125 22 70 200 130 3.2
60
58
SY-800/55NA NRLH GJ-800/55 125 22 72 200 160 4.5
60
尺寸 A 和 L2 如有变化，请用户在订货时注明 L2×A 值，如 SY-400/35NB(L2×A)。
. It the dimensions of "A" and "L2" have changed, please indicate the vAlue of L2×A when place [he order. For example:SY-
400/35NB(L2 × A).
# $
SY 型 B 型 /Type SY,Group B
&
适用导线 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type 2 Weight
Suitable Conductor(mm )
A B D L1 L2 a (kg)
SY-210/10NB NRLH GJ-210/10 63 16 45 120 105 30° 1.4
58
60
.
58
SY-300/50NB NRLH GJ-240/30 100 20 50 170 105 30° 1.5
60
58
SY-400/50NB NRLH GJ-300/50 100 20 55 180 105 30° 1.6
60
SY-400/50NB NRLH GJ-400/50 100 20 55 180 105 30° 1.6
58
60
58
SY-500/35NB NRLH GJ-500/35 120 22 60 180 135 30° 2.0
60
. SY-500/65NB NRLH GJ-500/65 120 22 60 180 135 30° 2.0
58
60
SY-630/45NB NRLH GJ-630/45 125 22 70 200 135 30° 3.2
58
60
d
SY-630/80NB NRLH GJ-630/80 125 22 70 200 135 30° 3.2
58
60
$
尺寸 A 和 L2 如有变化，请用户在订货时注明 L2×A 值，如 SY-400/35NB(L2×A)。
It the dimensions of "A" and "L2" have changed，please indicate the vAlue of L2×A when place [he order. For example:SY-
# 400/35NB(L2 × A).
SY 型 C 型 /Type SY,Group C
适用导线 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type 2 Weight
Suitable Conductor(mm )
A B D L1 L2 (kg)
58
SY-210/10NC NRLH GJ-210/10 63 16 45 150 105 1.8
60
SY-300/50NC NRLH GJ-300/50 100 18 50 200 105 1.8
58
60
SY-400/50NC NRLH GJ-400/50 100 20 55 200 120 2.0
58
60
58
SY-500/35NC NRLH GJ-500/35 125 22 60 240 130 2.2
60
58
. SY-500/65NC NRLH GJ-500/65 125 22 60 240 130 2.2
60
SY-630/45NC NRLH GJ-630/45 125 22 70 250 135 3.4
58
60
58
& SY-630/80NC NRLH GJ-630/80 125 22 70 250 135 3.4
60
尺寸 A 和 L2 如有变化，请用户在订货时注明 L2×A 值，如 SY-400/35NB(L2×A)。
It the dimensions of "A" and "L2" have changed，please indicate the vAlue of L2×A when place [he order. For example:SY-
. 400/35NB(L2 × A).
$ #
158
