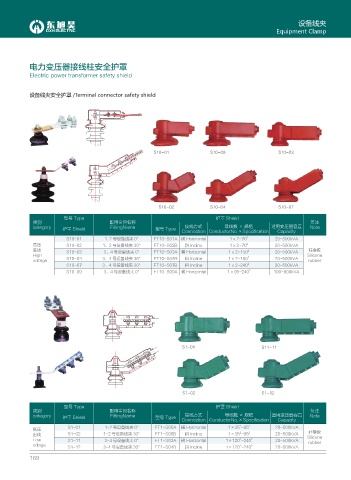

Page 188 - 四川东旭昊电气设备有限公司

设备线夹
Equipment Clamp

电力变压器接线柱安全护罩

Electric power transformer safety shield

设备线夹安全护罩 /Terminal connector safety shield

S10-01 S10-09 S10-03

S10-02 S10-04 S10-07
型号 Type 护罩 Shield
类别 配用金具名称 备注
category 护罩 Shield FittingName 型号 Type 接线方式 导线数 × 规格 适用变压器容置 Note
Connection ConductorNo.×Specification Capacity
S10-01 1. 2 号设备线夹 0° FT10-S01A 横 Horizontal 1 x 2~70 2 20~500kVA
高压 S10-02 1、2 号设备线夹 30° FT10-S02B 斜 Incline 1 x 2~70 2 20~500kVA
进线 S10-03 3、4 号设备线夹 0° FT10-S03A 横 Horizontal 1 x 2~150 2 20~500kVA 硅橡胶
High 2 Silicone
voltage S10-04 3、4 号设备线夹 30° FT10-S04B 斜 Incline 1 x 2~150 20~500kVA rubber
S10-07 3、4 号设备线夹 30° FT10-S07B 斜 Incline 1 x 2~240 2 20~500kVA
S10-09 3、4 号设备线夹 0° FT10-S09A 横 Horizontal 1 x 95~240 2 100~800kVA

S1-01 S11-11

S1-02 S1-12

型号 Type 护罩 Shield
类别 配用金具名称 备注
category 护罩 Shield FittingName 型号 Type 接线方式 导线数 × 规格 适用变压器容置 Note
Connection ConductorNo.×Specification Capacity
2
低压 S1-01 1-2 号设备线夹 0° FT1-S05A 横 Horizontal 1×35 ~95 2 20~500kVA
2
出线 S1-02 1-2 号设备线夹 30° FT1-S06B 斜 Incline 1×35 ~95 2 20~500kVA 硅橡胶
2
Low S1-11 3-4 号设备线夹 0° FT1-S03A 横 Horizontal 1×120 ~240 2 20~500kVA Silicone
vdlage 2 2 rubber
S1-12 3-4 号设备线夹 30° FT1-S04B 斜 Incline 1×120 ~240 20~500kVA
169
