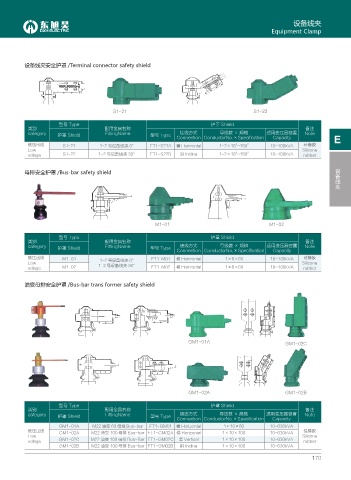

P. 189

设备线夹
                                                                                              Equipment Clamp





          设备线夹安全护罩 /Terminal connector safety shield








                                        S1-21                                           S1-22

                     型号 Type                                              护罩 Shield
           类别                        配用金具名称                                                               备注
           category  护罩 Shield       FittingName     型号 Type   接线方式          导线数 × 规格        适用变压器容置      Note
                                                              Connection ConductorNo.×Specification  Capacity       E
           低压出线        S1-21       1-2 号设备线夹 0°      FT1-S21A  横 Horizontal  1-2×16 ~150 2    10~100kVA  硅橡胶
                                                                                  2
           Low                                                                                           Silicone
                                                                                  2
           vdlage      S1-22       1-2 号设备线夹 30°     FT1-S22B  斜 Incline    1-2×16 ~150 2     10~100kVA  rubber
                                                                                                                     设备线夹
          母排安全护罩 /Bus-bar safety shield









                                                      M1-01                                   M1-02
                     型号 Type                                              护罩 Shield
           类别                        配用金具名称                                                               备注
           category  护罩 Shield       FittingName     型号 Type   接线方式          导线数 × 规格        适用变压器容置      Note
                                                              Connection ConductorNo.×Specification  Capacity
           低压出线       M1-01                          FT1-M01  横 Horizontal    1×6×60          10~100kVA  硅橡胶
           Low                     1-2 号设备线夹 0°                                                          Silicone
           vdlage     M1-02        1-2 号设备线夹 30°     FT1-M02  横 Horizontal    1×6×60          10~100kVA  rubber

          油变母排安全护罩 /Bus-bar trans former safety shield











                                                                  GM1-01A                          GM1-02C









                                                                  GM1-02A                          GM1-02B

                     型号 Type                                              护罩 Shield
           类别                        配用金具名称                                                               备注
           category  护罩 Shield       FittingName     型号 Type   接线方式          导线数 × 规格        适用变压器容置      Note
                                                              Connection ConductorNo.×Specification  Capacity
                     GM1-01A     M22 油变 60 母排 Bus-bar  FT1-GM01  横 Horizontal  1×10×60        10~630kVA
           低压出线      GM1-02A    M22 油变 100 母排 Bus-bar FT1-GM02A 横 Horizonial  1×10×100        10~630kVA  硅橡胶
           Low                                                                                           Silicone
           vdlage    GM1-02C    M22 油变 100 母排 Bus-Bar FT1-GM02C  竖 Vertical  1×10×100         10~630kVA  rubber
                     GM1-02B    M22 油变 100 母排 Bus-bar FT1-GM02B  斜 Incline   1×10×100         10~630kVA

                                                                                                            170
