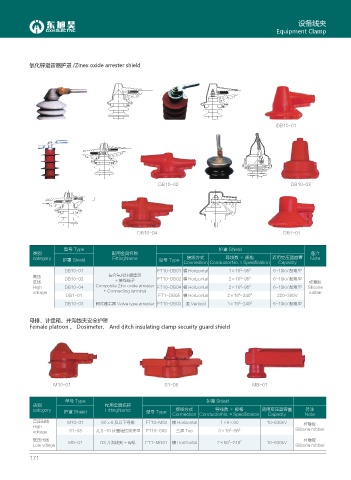

Page 190 - 四川东旭昊电气设备有限公司

设备线夹
Equipment Clamp

氧化锌避雷器护罩 /Zinex oxide arrester shield

DB10-01

DB10-02 DB10-03

DB10-04 DB1-01

型号 Type 护罩 Shield
类别 配用金具名称 备注
category 护罩 Shield FittingName 型号 Type 接线方式 导线数 × 规格 适用变压器容置 Note
Connection ConductorNo.×Specification Capacity
2
DB10-01 FT10-DB01 横 Horizontal 1×16 ~95 2 6~10kV 配电型
高压 DB10-02 复合氧化锌避雷器 FT10-DB02 横 Horizontal 2×16 ~95 2 6~10kV 配电型
2
进线 + 接线端子 硅橡胶
2
High DB10-04 Composite Zinx oxide arrester FT10-DB04 横 Horizontal 2×16 ~95 2 6~10kV 配电型 Silicone
voltage + Connecting terminal rubber
2
DB1-01 FT1-DB05 横 Horizontal 2×16 ~240 2 220~380V
2
DB10-03 阀式避雷器 Valve type arrester FT10-DB03 竖 Vertical 1×16 ~240 2 6~10kV 配电型
母排、计量箱、并沟线夹安全护罩
Female platoon 、 Dosimeter、 And ditch insulating clamp security guard shield

M10-01 S1-08 MB-01

型号 Type 护罩 Shield
类别 配用金具名称
category 护罩 Shield FittingName 型号 Type 接线方式 导线数 × 规格 适用变压器容置 备注
Connection ConductorNo.×Specification Capacity Note
高压进线 M10-01 60 x 6 及以下母排 FT10-M03 横 Horizontal 1×6×60 10~630kV
High 硅橡胶
2
voltage S1-08 JLS-10 计量箱接线夹型 FT10-S08 三通 Tee 3×16 ~95 2 Silicone rubber
低压出线 2 2 硅橡胶
Low vdlage MB-01 B3 并沟线夹 + 母排 FT1-MB01 横 Horizontal 2×50 ~240 10~630kV Silicone rubber

171
