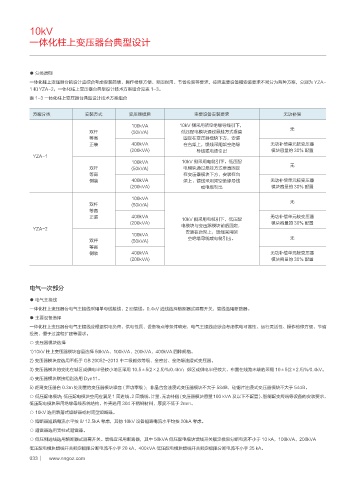

10kV
           一体化柱上变压器台典型设计





           ● 分类原则
           一体化柱上变压器台的设计应综合考虑安装简便、操作检修方便、坚固耐用、节省投资等要求,按照主要设备和安装要求不同分为两种方案,分别为 YZA-
           1 和 YZA-2,一体化柱上变压器台典型设计技术方案组合见表 1-3。
           表 1-3 一体化柱上变压器台典型设计技术方案组合


            方案分类              安装方式           变压器模块                  主要设备安装要求                       无功补偿
                                              100kVA           10kV 侧采用架空绝缘导线引下,
                                双杆            (50kVA)          低压配电模块通过悬挂方式垂直                        无
                                等高                              固定在变压器模块下方,安装
                                正装            400kVA            在台架上,馈线采用架空绝缘                 无功补偿单元按变压器
                                              (200kVA)               导线或电缆引出                  模块容量的 30% 配置
            YZA-1
                                              100kVA            10kV 侧采用电缆引下,低压配
                                双杆            (50kVA)           电模块通过悬挂方式垂直固定                        无
                                等高                              在变压器模块下方,安装在台
                                侧装            400kVA            架上,馈线采用架空绝缘导线                 无功补偿单元按变压器
                                              (200kVA)                或电缆引出                   模块容量的 30% 配置
                                              100kVA
                                双杆            (50kVA)                                                无
                                等高
                                正装            400kVA            10kV 侧采用电缆引下,低压配              无功补偿单元按变压器
                                              (200kVA)         电模块与变压器模块前后固定,                 模块容量的 30% 配置
            YZA-2                                                安装在台架上,馈线采用架
                                              100kVA
                                双杆            (50kVA)             空绝缘导线或电缆引出。                        无
                                等高
                                侧装            400kVA                                          无功补偿单元按变压器
                                              (200kVA)                                        模块容量的 30% 配置




           电气一次部分

           ● 电气主接线
           一体化柱上变压器台电气主接线采用单母线接线,2 回馈线。0.4kV 进线选择熔断器式隔离开关,馈线选用断路器。
           ● 主要设备选择
           一体化柱上变压器台电气主接线应根据供电负荷、供电性质、设备特点等条件确定,电气主接线应综合考虑供电可靠性、运行灵活性、操作检修方便、节省
           投资、便于过渡和扩建等要求。
           ○ 变压器模块选择
           1)10kV 柱上变压器模块容量选择 50kVA、100kVA、200kVA、400kVA 四种规格。
           2) 变压器模块应选用不低于 GB 20052-2013 中二级能效等级、全密封、全绝缘油浸式变压器。
           3) 变压器模块的变比在城区或供电半径较小地区采用 10.5±5(2×2.5)%/0.4kV;郊区或供电半径较大、布置在线路末端的采用 10±5(2×2.5)%/0.4kV。
           4) 变压器模块联接组别选用 Dyn11。
           5) 距离变压器台 0.3m 处测量的变压器模块噪音 ( 声功率级 ):非晶合金油浸式变压器模块不大于 58dB,硅钢片油浸式变压器模块不大于 54dB。
           ○ 低压配电模块:低压配电模块空间应满足1 回进线、2 回馈线、计量、无功补偿(变压器模块容量100 kVA 及以下不配置)、智能配变终端等设备的安装要求,
           低压配电模块采用绝缘母线系统结构,外壳选用 304 不锈钢材料,厚度不低于 2mm。
           ○ 10kV 选用跌落式熔断器或封闭型熔断器。
           ○ 熔断器短路电流水平按 8/ 12.5kA 考虑,其他 10kV 设备短路电流水平均按 20kA 考虑。
           ○ 避雷器选用支柱式避雷器。
           ○ 低压侧进线选用熔断器式隔离开关。馈线宜采用断路器,其中 50kVA 低压配电模块馈线开关额定极限分断电流不小于 10 kA,100kVA、200kVA
           低压配电模块馈线开关额定极限分断电流不小于 20 kA,400kVA 低压配电模块馈线开关额定极限分断电流不小于 35 kA。
