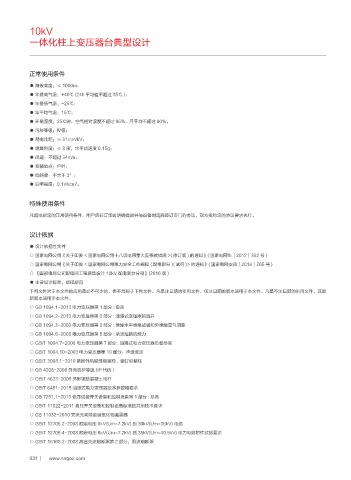

10kV
一体化柱上变压器台典型设计

正常使用条件

● 海拔高度：≤ 1000m；
● 年最高气温：+40℃ (24h 平均值不超过 35℃ )；
● 年最低气温：-25℃；
● 年平均气温：15℃；
● 环境湿度：25℃时，空气相对湿度不超过 95%，月平均不超过 90%。
● 污秽等级：Ⅳ级；
● 爬电比距：≥ 31mm/kV；
● 地震烈度：≤ 8 度，水平加速度 0.15g；
● 风速：不超过 34m/s；
● 安装地点：户外；
● 倾斜度：不大于 3°；
2
● 日照强度：0.1W/cm 。

特殊使用条件

凡超出规定的正常使用条件，用户应在订货时明确提出并与设备制造商签订专门的协议，双方按约定的协议要求执行。

设计依据
● 设计依据性文件
○ 国家电网公司《关于印发 < 国家电网公司十八项电网重大反事故措施 >( 修订版 ) 的通知》( 国家电网生〔2012〕352 号 )
○ 国家电网公司《关于印发 < 国家电网公司电力安全工作规程 ( 配电部分 )( 试行 )> 的通知》( 国家电网安质〔2014〕265 号 )
○ 《国家电网公司配电网工程典型设计 10kV 配电变台分册》(2016 版 )
● 主要设计标准、规程规范
下列文件对于本文件的应用是必不可少的，但不局限于下列文件。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最
新版本适用于本文件。
○ GB 1094.1-2013 电力变压器第 1 部分 : 总则
○ GB 1094.2-2013 电力变压器第 2 部分 : 油浸式变压器的温升
○ GB 1094.3-2003 电力变压器第 3 部分 : 绝缘水平绝缘试验和外绝缘空气间隙
○ GB 1094.5-2008 电力变压器第 5 部分 : 承受短路的能力
○ GB/T 1094.7-2008 电力变压器第 7 部分 : 油浸式电力变压器负载导则
○ GB/T 1094.10-2003 电力变压器第 10 部分：声级测定
○ GB/T 3098.1-2010 紧固件机械性能螺栓、螺钉和螺柱
○ GB 4208-2008 外壳防护等级 (IP 代码 )
○ GB/T 4623-2006 环形钢筋混凝土电杆
○ GB/T 6451-2015 油浸式电力变压器技术参数和要求
○ GB 7251.1-2013 低压成套开关设备和控制设备第 1 部分 : 总则
○ GB/T 11022-2011 高压开关设备和控制设备标准的共用技术要求
○ GB 11032-2010 交流无间隙金属氧化物避雷器
○ GB/T 12706.2-2008 额定电压 6kV(Um=7.2kV) 到 30kV(Um=36kV) 电缆
○ GB/T 12706.4-2008 额定电压 6kV(Um=7.2kV) 到 35kV(Um=40.5kV) 电力电缆附件试验要求
○ GB/T 15166.2-2008 高压交流熔断器第 2 部分：限流熔断器
