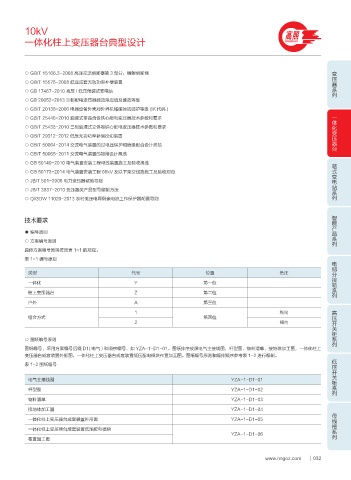

10kV 高照
一体化柱上变压器台典型设计 GAOZHAO
变压器系列
○ GB/T 15166.3-2008 高压交流熔断器第 3 部分：喷射熔断器
○ GB/T 15576-2008 低压成套无功功率补偿装置
○ GB 17467-2010 高压 / 低压预装式变电站
○ GB 20052-2013 三相配电变压器能效限定值及能效等级
○ GB/T 20138-2006 电器设备外壳对外界机械碰撞的防护等级 (IK 代码 )
一体化变压器台
○ GB/T 25446-2010 油浸式非晶合金铁心配电变压器技术参数和要求
○ GB/T 25438-2010 三相油浸式立体卷铁心配电变压器技术参数和要求
○ GB/T 29312-2012 低压无功功率补偿投切装置
○ GB/T 50064-2014 交流电气装置的过电压保护和绝缘配合设计规范
○ GB/T 50065-2011 交流电气装置的接地设计规范
○ GB 50149-2010 电气装置安装工程母线装置施工及验收规范 箱式变电站系列
○ GB 50173-2014 电气装置安装工程 66kV 及以下架空线路施工及验收规范
○ JB/T 501-2006 电力变压器试验导则
○ JB/T 3837-2010 变压器类产品型号编制方法
○ Q/GDW 11020-2013 农村低压电网剩余电流工作保护器配置导则
智能产品系列
技术要求
● 编号原则
○ 方案编号原则
具体方案编号原则按照表 1-1 的规定。
表 1-1 编号原则 电缆分接箱系列
类型 代号 位置 备注
一体化 Y 第一位
柱上变压器台 Z 第二位
户外 A 第三位
高压开关柜系列
1 纵向
组合方式 第四位
2 横向
○ 图纸编号原则
图纸编号，采用方案编号后缀 D1( 电气 ) 和顺序编号，如 YZA-1-D1-01。图纸排序按照电气主接线图，杆型图，物料清单，接地体加工图，一体化柱上
变压器台成套装置外形图，一体化柱上变压器台成套装置低压配电模块布置加工图。图纸编号原则和编排顺序参考表 1-2 进行编制。 低压开关柜系列
表 1-2 图纸编号
电气主接线图 YZA-1-D1-01
杆型图 YZA-1-D1-02
物料清单 YZA-1-D1-03
接地体加工图 YZA-1-D1-04 母线槽系列
一体化柱上变压器台成套装置外形图 YZA-1-D1-05
一体化柱上变压器台成套装置低压配电模块
YZA-1-D1-06
布置加工图
