10kV 高照

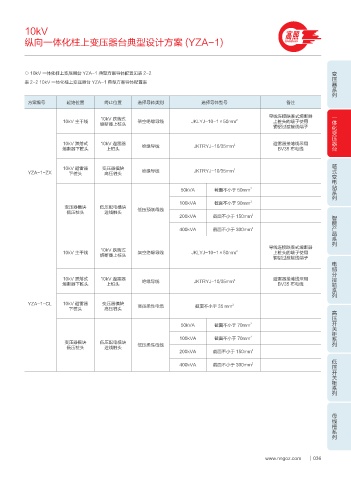

纵向一体化柱上变压器台典型设计方案 (YZA-1) GAOZHAO

变压器系列
○ 10kV 一体化柱上变压器台 YZA-1 典型方案导体配置见表 2-2
表 2-2 10kV 一体化柱上变压器台 YZA-1 典型方案导体配置表

方案编号 起始位置 终止位置 选择导体类别 选择导体型号 备注
一体化变压器台
导线连接跌落式熔断器
10kV 跌落式
10kV 主干线 架空绝缘导线 JKLYJ-10-1×50mm 2 上桩头的端子使用
熔断器上桩头
铜铝过渡接线端子
10kV 跌落式 10kV 避雷器 2 避雷器接地线采用
熔断器下桩头 上桩头 绝缘导线 JKTRYJ-10/35mm BV35 布电线
箱式变电站系列
10kV 避雷器 变压器模块 2
YZA-1-ZX 下桩头 高压桩头 绝缘导线 JKTRYJ-10/35mm

50kVA 截面不小于 50mm 2

100kVA 截面不小于 90mm 2
变压器模块 低压配电模块
低压桩头 进线桩头 低压预制母线 智能产品系列
200kVA 截面不小于 150mm 2

400kVA 截面不小于 300mm 2

导线连接跌落式熔断器
10kV 跌落式 2
10kV 主干线 架空绝缘导线 JKLYJ-10-1×50mm 上桩头的端子使用
熔断器上桩头
铜铝过渡接线端子 电缆分接箱系列
10kV 跌落式 10kV 避雷器 绝缘导线 JKTRYJ-10/35mm 2 避雷器接地线采用
熔断器下桩头 上桩头 BV35 布电线

YZA-1-CL 10kV 避雷器 变压器模块 2
下桩头 高压桩头 高压柔性电缆 截面不小于 35 mm 高压开关柜系列

50kVA 截面不小于 70mm 2

100kVA 截面不小于 70mm 2
变压器模块 低压配电模块 低压柔性母线
低压桩头 进线桩头
200kVA 截面不小于 150mm 2
低压开关柜系列
400kVA 截面不小于 300mm 2

母线槽系列

www.nngoz.com 036
