10kV 高照
纵向一体化柱上变压器台典型设计方案 (YZA-1) GAOZHAO
变压器系列

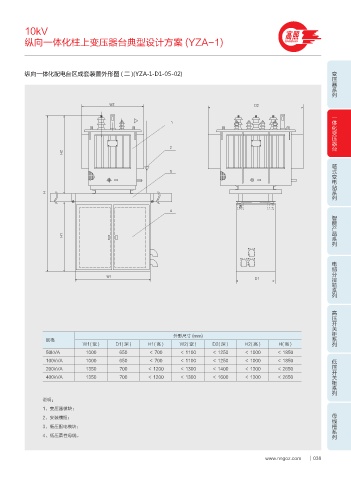

纵向一体化配电台区成套装置外形图 ( 二 )(YZA-1-D1-05-02)
8 %
一体化变压器台
)
箱式变电站系列
)
智能产品系列
)
电缆分接箱系列
8
%
高压开关柜系列
外形尺寸 (mm)
规格
W1( 宽 ) D1( 深 ) H1( 高 ) W2( 宽 ) D2( 深 ) H2( 高 ) H(高)
50kVA 1000 650 ＜ 700 ＜ 1100 ＜ 1250 ＜ 1000 ＜ 1850
低压开关柜系列
100kVA 1000 650 ＜ 700 ＜ 1100 ＜ 1250 ＜ 1000 ＜ 1850
200kVA 1350 700 ＜ 1200 ＜ 1300 ＜ 1400 ＜ 1300 ＜ 2650
400kVA 1350 700 ＜ 1200 ＜ 1300 ＜ 1600 ＜ 1300 ＜ 2650
说明：
1、变压器模块；
母线槽系列
2、安装横担；
3、低压配电模块；
4、低压柔性母线。
