10kV
纵向一体化柱上变压器台典型设计方案 (YZA-1)

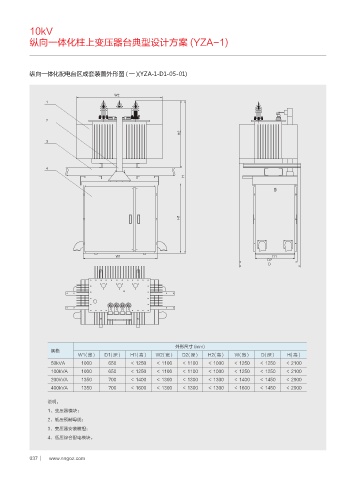

纵向一体化配电台区成套装置外形图 ( 一 )(YZA-1-D1-05-01)
8
)
)
)
8 %
%
%
外形尺寸 (mm)
规格
W1( 宽 ) D1( 深 ) H1( 高 ) W2( 宽 ) D2( 深 ) H2( 高 ) W(宽) D(深) H(高)
50kVA 1000 650 ＜ 1250 ＜ 1100 ＜ 1100 ＜ 1000 ＜ 1250 ＜ 1250 ＜ 2100
100kVA 1000 650 ＜ 1250 ＜ 1100 ＜ 1100 ＜ 1000 ＜ 1250 ＜ 1250 ＜ 2100
200kVA 1350 700 ＜ 1400 ＜ 1300 ＜ 1300 ＜ 1300 ＜ 1400 ＜ 1450 ＜ 2900
400kVA 1350 700 ＜ 1600 ＜ 1300 ＜ 1300 ＜ 1300 ＜ 1600 ＜ 1450 ＜ 2900
说明：
1、变压器模块；
2、低压预制母线；
3、变压器安装横担；
4、低压综合配电模块。
