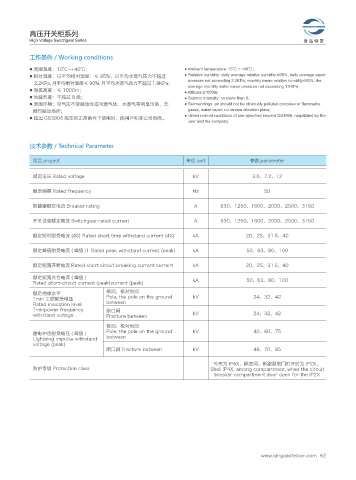

高压开关柜系列
High Voltage Switchgear Series 青 岛 特 变

工作条件 / Working conditions
● 周围温度：15℃ ~+40℃； ● Ambient temperature: 15℃ ~ +40℃ ;
● 相对湿度：日平均相对湿度：≤ 95%，日平均水蒸气压力不超过 ● Relative humidity: daily average relative humidity:≤95%, daily average vapor
pressure not exceeding 2.2KPa; monthly mean relative humidity≤90%; the
2.2KPa; 月平均相对湿度≤ 90%; 月平均水蒸气压力不超过 1.8KPa； average monthly water vapor pressure not exceeding 1.8KPa;
● 海拔高度：≤ 1000m；
● Altitude:≤1000m;
● 地震烈度：不超过 8 级； ● Seismic intensity: no more than 8;
● 周围环境：空气应不受腐蚀性或可燃气体、水蒸气等明显污染，无 ● Surroundings: air should not be obviously polluted corrosive or flammable
剧烈振动场所； gases, water vapor, no severe vibration place;
● 超出 GB3906 规定的正常条件下使用时，由用户和本公司协商。 ● Under normal conditions of use specified beyond GB3906, negotiated by the
user and the company.

技术参数 / Technical Parameter

项目 project 单位 unit 参数 parameter

额定电压 Rated voltage kV 3.6、7.2、12

额定频率 Rated frequency Hz 50

断路器额定电流 Breaker rating A 630、1250、1600、2000、2500、3150

开关设备额定电流 Switchgear rated current A 630、1250、1600、2000、2500、3150

额定短时耐受电流 (4S) Rated short time withstand current (4S) kA 20、25、31.5、40

额定峰值耐受电流 ( 峰值 )1 Rated peak withstand current (peak) kA 50、63、80、100

额定短路开断电流 Rated short circuit breaking current current kA 20、25、31.5、40

额定短路关合电流 ( 峰值 )
Rated short-circuit current (peak)current (peak) kA 50、63、80、100
额定绝缘水平 极间、极对地间
1min 工频耐受电压 Pole, the pole on the ground kV 24、32、42
Rated insulation level between
1minpower frequency 断口间
withstand voltage Fracture between kV 24、32、42
极间、极对地间
雷电冲击耐受电压 ( 峰值 ) Pole, the pole on the ground kV 40、60、75
Lightning impulse withstand between
voltage (peak)
断口间 Fracture between kV 46、70、85

外壳为 IP4X，隔室间、断路器室门打开时为 IP2X。
防护等级 Protection class Shell IP4X, among compartment, when the circuit
breaker compartment door open for the IP2X
