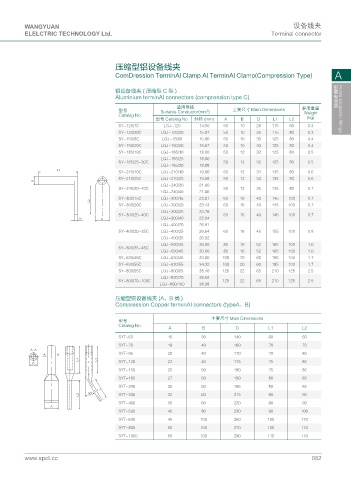

Page 104 - 网源电力科技有限公司

WANGYUAN 设备线夹
ELELCTRIC TECHNOLOGY Ltd. Terminal connector

压缩型铝设备线夹

ComDression TerminAl Clamp Al TerminAl CIamp(Compression Type) A

铝设备线夹 ( 压缩型 C 型 )
Aluminium terminAI connectors (compression type C)
适用导线 参考重量
型号 Suitable Conductor(mm ) 主要尺寸 Main Dimensions Weight 配变电金具 Hotels substation fittings
2
Catalog No.
型号 Catalog No. 外径 (mm) A B D L1 L2 (kg)
SY-120/7C LGJ-120 14.50 50 10 26 115 80 0.3
SY-120/20C LGJ-120/20 15.07 50 10 26 115 80 0.3
SY-150/8C LGJ-150/8 16.00 50 10 30 125 80 0.4
SY-150/20C LGJ-150/20 16.67 50 10 30 125 80 0.4
SY-185/10C LGJ-185/10 18.00 50 12 32 125 80 0.5
LGJ-185/25 18.90
SY-185/25-30C 50 12 32 125 80 0.5
LGJ-185/30 18.88
.
SY-210/10C LGJ-210/10 19.00 50 12 34 135 80 0.6
SY-210/25C LGJ-210/25 19.98 50 12 34 135 80 0.6
&
LGJ-240/30 21.60
SY-240/30-40C 50 12 36 135 80 0.7
LGJ-240/40 21.66
SY-300/15C LGJ-300/15 23.01 63 16 40 145 100 0.7
.
SY-300/20C LGJ-300/20 23.43 63 16 40 145 100 0.7
LGJ-300/25 23.76
SY-300/25~40C 63 16 40 145 100 0.7
$ # LGJ-300/40 23.94
LGJ-400/20 26.91
SY-400/20~35C LGJ-400/25 26.64 63 16 45 155 100 0.8
LGJ-400/35 26.82
LGJ-500/35 30.00 80 16 52 165 100 1.0
SY-500/35~45C
LGJ-500/45 30.00 80 16 52 165 100 1.0
SY-630/45C LGJ-630/45 33.60 100 20 60 185 100 1.7
SY-630/55C LGJ-630/55 34.32 100 20 60 185 100 1.7
SY-800/55C LGJ-800/55 38.40 125 22 65 210 125 2.5
LGJ-800/70 38.58
SY-800/70~100C 125 22 65 210 125 2.5
LGJ-800/100 38.98

压缩型铜设备线夹 (A、B 类 )
Compression Copper terminAI connectors (typeA、B)

主要尺寸 Main Dimensions
型号
Catalog No.
A B D L1 L2
SYT-50 16 30 140 60 60
SYT-70 18 40 160 70 70
# #
# # SYT-95 20 40 170 70 80
. .
& SYT-120 22 40 175 75 85
SYT-150 25 50 180 75 85
SYT-185 27 50 190 80 85
SYT-240 30 50 195 80 85
.
d
. SYT-300 32 60 215 90 90
SYT-400 36 60 220 90 90
#
SYT-500 40 80 230 90 100
SYT-630 45 100 260 100 110
SYT-800 50 100 270 100 110
SYT-1000 56 100 290 110 110

www.spdl.cc 082
