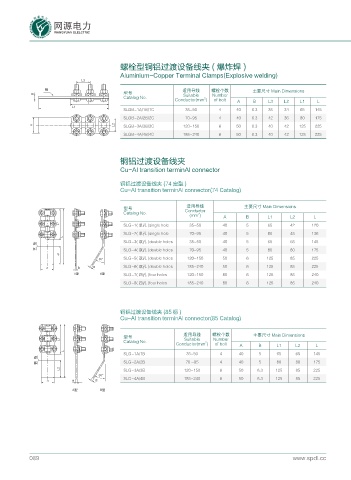

螺栓型铜铝过渡设备线夹 ( 爆炸焊 )

Aluminium-Copper Terminal Clamps(Explosive welding)
.
᧲ 适用导线 螺栓个数 主要尺寸 Main Dimensions
$ 型号 Suitable Number
Catalog No. Conductor(mm ) 2 of bolt
. A B L3 L2 L1 L
.
SLGB-1A/1B/1C 35-50 4 40 6.3 35 34 65 145
SLGB-2A/2B/2C 70-95 4 40 6.3 42 36 80 175
# . SLGB-3A/3B/3C 120-150 6 50 6.3 40 42 125 225
SLGB-4A/4B/4C 185-240 6 50 6.3 40 42 125 225

铜铝过渡设备线夹
Cu-AI transition terminAl connector

铜铝过渡设备线夹 (74 定型 )
Cu-AI transition terminAl connector(74 Catalog)

适用导线 主要尺寸 Main Dimensions
型号 Conductor
Catalog No. 2
(mm ) A B L1 L2 L
. SLG-1( 单孔 )single hole 35~50 40 5 65 42 120
SLG-2( 单孔 )single hole 70~95 40 5 80 45 136
.
SLG-3( 双孔 )double holes 35~50 40 5 65 65 145
᧲ ᧳ SLG~4( 双孔 )double holes 70~95 40 5 80 80 175
.
d SLG-5( 双孔 )double holes 120~150 50 6 125 85 225
# $ $ SLG-6( 双孔 )double holes 185~240 50 6 125 85 225
#ތ $ތ SLG-7( 四孔 )four holes 120~150 80 6 125 85 240
SLG-8( 四孔 )four holes 185~240 80 6 125 85 240

铜铝过渡设备线夹 (85 标 )
Cu-AI transition terminAl connector(85 Catalog)

适用导线 螺栓个数 主要尺寸 Main Dimensions
型号
. Suitable Number
Catalog No. 2
Conductor(mm ) of bolt A B L1 L2 L
.
SLG-1A/1B 35~50 4 40 5 65 65 145
᧲ ᧳ SLG-2A/2B 70 ~95 4 40 5 80 80 175
. SLG-3A/3B 120~150 6 50 6.3 125 85 225
d
# $ $ SLG-4A/4B 185~240 6 50 6.3 125 85 225
#ތ $ތ
