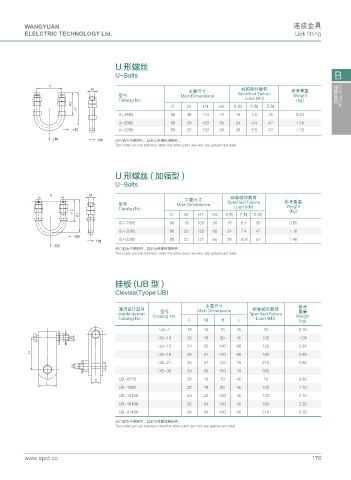

Page 198 - 网源电力科技有限公司

WANGYUAN 连接金具
ELELCTRIC TECHNOLOGY Ltd. Link fitting

U 形螺丝

U-Bolts B
%
/ 主要尺寸 标称破坏载荷 参考重量
型号 Main Dimensions Specified Failure Weight 线路金具 Line fittings
Catalog No. Load (kN) (kg)
*
* C M H1 H2 X向 Y向 Z向
U-1880 80 18 110 75 18 3.5 35 0.83
U-2080 80 20 120 80 24 4.9 47 1.08
:خ U-2280 80 22 130 90 28 6.5 57 1.30
<خ ;خ 闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel .the other parts are Hot-dip galvanized steel.

U 形螺丝 ( 加强型 )
U-Bolts

% / 标称破坏载荷
主要尺寸 参考重量
型号 Main Dimensions Specified Failure Weight
Catalog No. Load (kN)
* (kg)
* C M H1 H2 X向 Y向 Z向
UJ-1880 80 18 105 50 18 5.3 35 0.85
UJ-2080 80 20 120 60 24 7.4 47 1.10
:خ
;خ UJ-2280 80 22 127 65 28 10.8 57 1.40
<خ
闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel .the other parts are Hot-dip galvanized steel.

挂板 (UB 型 )
Clevise(Tyope UB)

主要尺寸 参考
通用设计型号 型号 Main Dimensions 标称破坏载荷 重量
stable desiqn Catalog No. Specified Failure Weight
Catalog No. C M H L Load (kN) (kg)
UB-7 18 16 70 45 70 0.75
/ UB-10 20 18 80 45 100 1.08
UB-12 24 22 100 60 120 2.82
* UB-16 26 24 100 60 160 2.89
UB-21 30 27 120 70 210 3.80
/
UB-30 39 36 150 70 300
% UB-0770 20 16 70 45 70 0.80
.
UB-1080 20 18 80 45 100 1.10
UB-12100 24 22 100 45 120 2.10
UB-16100 26 24 100 45 160 2.30
UB-21100 26 24 100 45 210 3.20
闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.

www.spdl.cc 176
