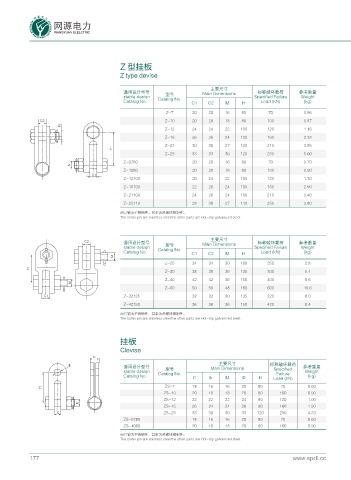

Z 型挂板

Z type devise

主要尺寸
通用设计型号 型号 Main Dimensions 标称破坏载荷 参考重量
stable desiqn Catalog No. Specified Failure Weight
Catalog No. C1 C2 M H Load (kN) (kg)
Z-7 20 20 16 80 70 0.56
% Z-10 20 20 18 80 100 0.87
/
Z-12 24 24 22 100 120 1.16
Z-16 26 26 24 100 160 2.38
Z-21 30 30 27 120 210 3.85
*
Z-25 33 33 30 120 250 5.00
Z-0780 20 20 16 80 70 0.70
/
Z-1080 20 20 18 80 100 0.90
%
Z-12100 20 24 22 100 120 1.30
Z-16100 22 26 24 100 160 2.90
Z-21100 24 26 24 100 210 3.40
Z-25110 28 30 27 110 250 3.80
闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.

主要尺寸
% 通用设计型号 Main Dimensions 标称破坏载荷 参考重量
型号
stable desiqn Catalog No. Specified Failure Weight
Catalog No. C1 C2 M H Load (kN) (kg)
/
Z-25 34 34 30 100 250 2.8
*
Z-30 38 38 36 135 300 5.4
Z-40 42 42 36 150 400 8.6
/
Z-60 50 50 48 180 600 19.6
% Z-32135 32 32 30 135 320 8.0
Z-42150 36 36 36 150 420 8.4
闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.

挂板
Clevise
D
µ 主要尺寸 标称破坏载荷
通用设计型号 型号 Main Dimensions Specified 参考重量
stable desiqn Catalog No. Failure Weight
Catalog No. C b M Φ H Load (kN) (kg)
ZS-7 18 16 16 20 80 70 0.60
*
ZS-10 20 18 18 20 80 100 0.90
ZS-12 22 22 22 24 80 120 1.00
/
ZS-16 26 24 24 26 90 160 1.90
% ZS-25 33 30 30 33 120 250 4.33
ZS-0780 18 16 16 20 80 70 0.60
ZS-1080 20 18 18 20 80 100 0.90
闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.
