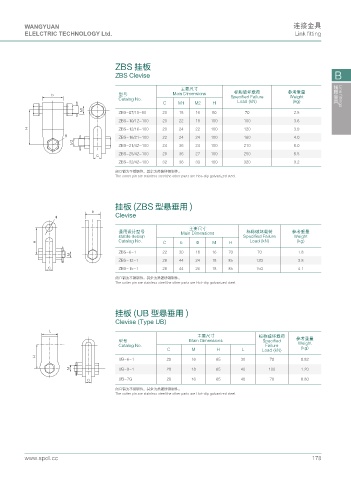

WANGYUAN 连接金具
ELELCTRIC TECHNOLOGY Ltd. Link fitting

ZBS 挂板

ZBS Clevise B

主要尺寸
标称破坏载荷
D 型号 Main Dimensions Specified Failure 参考重量 线路金具 Line fittings
Weight
Catalog No.
C M1 M2 H Load (kN) (kg)
/ ZBS-07/10-80 20 18 16 80 70 2.5
ZBS-10/12-100 20 22 18 100 100 3.6
* ZBS-12/16-100 20 24 22 100 120 3.9
4 ZBS-16/21-100 22 24 24 100 160 4.0
/
ZBS-21/42-100 24 36 24 100 210 8.0
ZBS-25/42-100 28 36 27 100 250 8.5
%
ZBS-32/42-100 32 36 30 100 320 9.2
闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.

挂板 (ZBS 型悬垂用 )
D
µ Clevise

主要尺寸
通用设计型号 Main Dimensions 标称破坏载荷 参考重量
stable desiqn Specified Failure Weight
Catalog No. Load (kN) (kg)
* C b Φ M H
ZBS-6-1 22 30 18 16 70 70 1.8
/
ZBS-12-1 28 44 24 18 85 120 3.8
% ZBS-15-1 28 44 26 18 85 150 4.1
闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.

挂板 (UB 型悬垂用 )
Clevise (Type UB)

.
主要尺寸 标称破坏载荷
型号 Main Dimensions Specified 参考重量
Weight
Catalog No. Failure
C M H L Load (kN) (kg)
*
UB-6-1 20 16 65 30 70 0.82
/ UB-9-1 20 18 65 40 100 1.20
% UB-7G 20 16 65 40 70 0.80
闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel.the other parts are Hot-dip galvanized steel.

www.spdl.cc 178
