P. 41

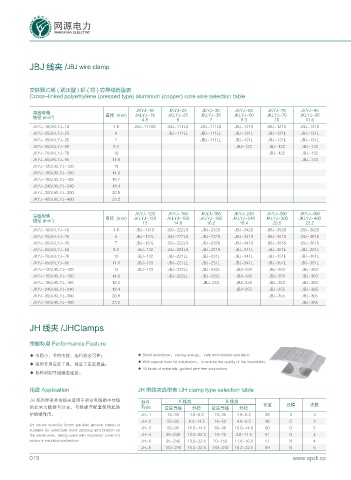

JBJ 线夹 /JBJ wire clamp
交联聚乙烯 ( 紧压型 ) 铝 ( 铜 ) 芯导线选型表
Cross-linked polyethylene (pressed type) aluminum (copper) core wire selection table
JKYJ-16 JKYJ-25 JKYJ-35 JKYJ-50 JKYJ-70 JKYJ-95
导线规格 直径 (mm) JKLYJ-16 JKLYJ-25 JKLYJ-35 JKLYJ-50 JKLYJ-70 JKLYJ-95
线径 (mm ) 2
4.8 6 7 8.3 10 11.6
JKYJ-16/JKLYJ-16 4.8 JBJ-111SS JBJ-111LS JBJ-111LS JBJ-121S JBJ-121S JBJ-131S
JKYJ-25/JKLYJ-25 6 JBJ-111LL JBJ-111LL JBJ-121L JBJ-121L JBJ-131L
JKYJ-35/JKLYJ-35 7 JBJ-111LL JBJ-121L JBJ-121L JBJ-131L
JKYJ-50/JKLYJ-50 8.3 JBJ-122 JBJ-122 JBJ-132
JKYJ-70/JKLYJ-70 10 JBJ-122 JBJ-132
JKYJ-95/JKLYJ-95 11.6 JBJ-133
JKYJ-120/JKLYJ-120 13
JKYJ-150/JKLYJ-150 14.6
JKYJ-185/JKLYJ-185 16.2
JKYJ-240/JKLYJ-240 18.4
JKYJ-300/JKLYJ-300 20.8
JKYJ-400/JKLYJ-400 23.2
JKYJ-120 JKYJ-150 JKYJ-185 JKYJ-240 JKYJ-300 JKYJ-400
导线规格 直径 (mm) JKLYJ-120 JKLYJ-150 JKLYJ-185 JKLYJ-240 JKLYJ-300 JKLYJ-400
线径 (mm ) 2
13 14.6 16.2 18.4 20.8 23.2
JKYJ-16/JKLYJ-16 4.8 JBJ-131S JBJ-222LS JBJ-232S JBJ-342S JBJ-352S JBJ-362S
JKYJ-25/JKLYJ-25 6 JBJ-131L JBJ-222LS JBJ-232S JBJ-341S JBJ-351S JBJ-361S
JKYJ-35/JKLYJ-35 7 JBJ-131L JBJ-222LS JBJ-232S JBJ-341S JBJ-351S JBJ-361S
JKYJ-50/JKLYJ-50 8.3 JBJ-132 JBJ-221LS JBJ-231S JBJ-341L JBJ-351L JBJ-361L
JKYJ-70/JKLYJ-70 10 JBJ-132 JBJ-221LL JBJ-231L JBJ-341L JBJ-351L JBJ-361L
JKYJ-95/JKLYJ-95 11.6 JBJ-133 JBJ-221LL JBJ-231L JBJ-341L JBJ-351L JBJ-361L
JKYJ-120/JKLYJ-120 13 JBJ-133 JBJ-222LL JBJ-232L JBJ-343 JBJ-353 JBJ-363
JKYJ-150/JKLYJ-150 14.6 JBJ-222LL JBJ-232L JBJ-343 JBJ-353 JBJ-363
JKYJ-185/JKLYJ-185 16.2 JBJ-233 JBJ-343 JBJ-353 JBJ-363
JKYJ-240/JKLYJ-240 18.4 JBJ-355 JBJ-355 JBJ-365
JKYJ-300/JKLYJ-300 20.8 JBJ-355 JBJ-365
JKYJ-400/JKLYJ-400 23.2 JBJ-365
JH 线夹 /JHClamps
性能特点 Performance Feature
◆ 电阻小，节约电能，运行安全可靠； ◆ Small resistance， saving energy， safe and reliable operation;
◆ With special tools for installation， to ensure the quality of the installation;
◆ 采用专用安装工具，保证了安装质量；
◆ All kinds of materials-guided wire free connection.
◆ 各种材制导线随意连接。
用途 Application JH 型线夹选型表 /JH clamp type selection table
JH 系列异形并沟线夹适用于架空电线路中导线
型号 A 线沟 B 线沟
的非承力接续与分支，与绝缘罩配套使用起防 Type 适应导线 外径 适应导线 外径 长度 压模 次数
护绝缘作用。 JH-1 16~35 4.8~8.2 16~35 4.8~8.2 38 0 3
JH-2 50~95 8.3~14.5 16~50 4.8~9.5 48 D 3
JH series specific forms parallel groove clamp is
suitable for unendure force splicing and branch on JH-3 50~95 10.0~14.5 50~95 10.0~14.5 60 D 5
the aerial wire，being used with insulation cover.It's JH-4 95~240 13.0~22.5 16~70 4.8~11.5 51 N 4
action is insulation protection JH-5 95~240 13.0~22.5 70~150 11.6~16.0 51 N 4
JH-6 150~240 16.2~22.5 150~240 16.2~22.5 89 N 5
019 www.spdl.cc
