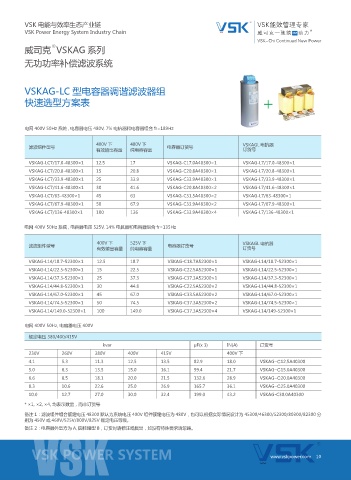

威司克 VSKAG 系列
无功功率补偿滤波系统
74,䮲䛹ᣔܦ ༭तٷ ͆㏓ᮦ㘩ᬌߋ㶑֫⩋ᔭ䨪
1PXFS 'BDUPS )BSNPOJD 4ZTUFN
ᬌߋ㶑̺֫䄼∎ ᵍ ㈧㐋
VSKAG-LC 型电容器调谐滤波器组 VSKAG-LC 型电容器调谐滤波器组
快速选型方案表 快速选型方案表
电网 400V 50Hz 系统 , 电容器电压 480V, 7% 电抗器和电容器组合 fr=189Hz
400V 下 480V 下 VSKAGL 电抗器
滤波组件型号 电容器订货号
有效输出容量 纯电容容量 订货号
VSKAG-LC7/17.0-48300×1 12.5 17 VSKAG-C17.0A48300×1 VSKAG-L7/17.0-48300×1
VSKAG-LC7/20.8-48300×1 15 20.8 VSKAG-C20.8A48300×1 VSKAG-L7/20.8-48300×1
VSKAG-LC7/33.9-48300×1 25 33.9 VSKAG-C33.9A48300×1 VSKAG-L7/33.9-48300×1
VSKAG-LC7/41.6-48300×1 30 41.6 VSKAG-C20.8A48300×2 VSKAG-L7/41.6-48300×1
VSKAG-LC7/63-48300×1 45 63 VSKAG-C31.5A48300×2 VSKAG-L7/63-48300×1
VSKAG-LC7/67.9-48300×1 50 67.9 VSKAG-C33.9A48300×2 VSKAG-L7/67.9-48300×1
VSKAG-LC7/136-48300×1 100 136 VSKAG-C33.9A48300×4 VSKAG-L7/136-48300×1
电网 400V 50Hz 系统 , 电容器电压 525V, 14% 电抗器和电容器组合 fr=135Hz
400V 下 525V 下 VSKAGL 电抗器
滤波组件型号 电容器订货号
有效输出容量 纯电容容量 订货号
VSKAG-L14/18.7-52300×1 12.5 18.7 VSKAG-C18.7A52300×1 VSKAG-L14/18.7-52300×1
VSKAG-L14/22.5-52300×1 15 22.5 VSKAG-C22.5A52300×1 VSKAG-L14/22.5-52300×1
VSKAG-L14/37.3-52300×1 25 37.3 VSKAG-C37.3A52300×1 VSKAG-L14/37.3-52300×1
VSKAG-L14/44.8-52300×1 30 44.8 VSKAG-C22.5A52300×2 VSKAG-L14/44.8-52300×1
VSKAG-L14/67.0-52300×1 45 67.0 VSKAG-C33.5A52300×2 VSKAG-L14/67.0-52300×1
VSKAG-L14/74.5-52300×1 50 74.5 VSKAG-C37.3A52300×2 VSKAG-L14/74.5-52300×1
VSKAG-L14/149.0-52300×1 100 149.0 VSKAG-C37.3A52300×4 VSKAG-L14/149-52300×1
电网 400V 50Hz, 电容器电压 400V
额定电压 380/400/415V
kvar μF(x 3) IN(A) 订货号
230V 260V 380V 400V 415V 400V 下
4.1 5.3 11.3 12.5 13.5 82.9 18.0 VSKAG-C12.5A40300
5.0 6.3 13.5 15.0 16.1 99.4 21.7 VSKAG-C15.0A40300
6.6 8.5 18.1 20.0 21.5 132.6 28.9 VSKAG-C20.0A40300
8.3 10.6 22.6 25.0 26.9 165.7 36.1 VSKAG-C25.0A40300
10.0 12.7 27.0 30.0 32.4 199.0 43.2 VSKAG-C30.0A40300
* ×1, ×2, ×4, 均表示数量，而非订货号
备注 1：滤波组件组合额定电压 48300 默认为系统电压 400V 组件额定电压为 480V，也可以根据实际情况设计为 45300/46300/52300/80300/82300 分
别为 450V 或 460V/525V/800V/825V 额定电压等级。
VSK 74,⩡㘩㶑֫㈧㐋
备注 2：电容器外型方为 A, 圆柱罐型 B，订货时请标注或提出，如没有特殊要求请忽略。
