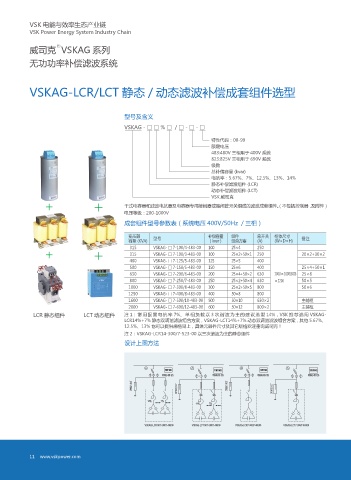

威司克 VSKAG 系列
无功功率补偿滤波系统

VSKAG-LCR/LCT 静态 / 动态滤波补偿成套组件选型

型号及含义

VSKAG - □ □ % □ / □ - □ - □

特性代码：00-99
额定电压
483:480V 三相用于 400V 系统
823:825V 三相用于 690V 系统
级数
总补偿容量 (kvar)
电抗率：5.67%、7%、12.5%、13%、14%
静态补偿滤波组件 (LCR)
动态补偿滤波组件 (LCT)
VSK 威司克
干式电容器和滤波电抗器及电容器专用接触器或晶闸管开关组成的滤波成套组件。（不包括控制器，及附件）
电压等级：200-1000V
成套组件型号参数表（系统电压 400V/50Hz ／三相）

变压器 型号 补偿容量 组件 总开关 柜体尺寸 备注
容量 (KVA) （kvar） 组合方案 (A) (W×D×H)
315 VSKAG- □ 7-100/4-483-00 100 25×4 250
315 VSKAG- □ 7-100/3-483-00 100 25×2+50×1 250 20×2+30×2
400 VSKAG- □ 7-125/5-483-00 125 25×5 400
500 VSKAG- □ 7-150/5-483-00 150 25×6 400 25×4+50×1
630 VSKAG- □ 7-200/6-483-00 200 25×4+50×2 630 1000×1000(800) 25×8
800 VSKAG- □ 7-250/7-483-00 250 25×2+50×4 630 ×2200 50×5
1000 VSKAG- □ 7-300/8-483-00 300 25×2+50×5 800 50×6
1250 VSKAG- □ 7-400/8-483-00 400 50×8 800
1600 VSKAG- □ 7-500/10-483-00 500 50×10 630×2 主辅柜
2000 VSKAG- □ 7-600/12-483-00 600 50×12 800×2 主辅柜
LCR 静态组件 LCT 动态组件 注 1：常用配置电抗率 7%、单相负载以 3 次谐波为主的建议选型 14%，VSK 推荐选用 VSKAG-
LCR14%+7% 静态双调谐滤波组合方案，VSKAG-LCT14%+7% 动态双调谐滤波组合方案，其他 5.67%、
12.5%、13% 也可以提供规格同上，具体元器件尺寸及其它规格欢迎垂询威司克！
注 2：VSKAG-LCR14-300/7-523-00 以三次谐波为主的静态组件
设计上图方法

VSKAG-KR-12G VSKAG-KT-12G VSKAG-KR-12G VSKAG-KT-12G
CPMSYS-100T CPMSYS-100T CPMSYS-100T CPMSYS-100T

14% 7%
14% 7%

VSK
VSKAG-LCR14/7-300/7-48300 VSKAG-LCT14/7-300/7-48300 VSKAG-LCR7-300/7-48300 VSKAG-LCT7-300/7-48300
