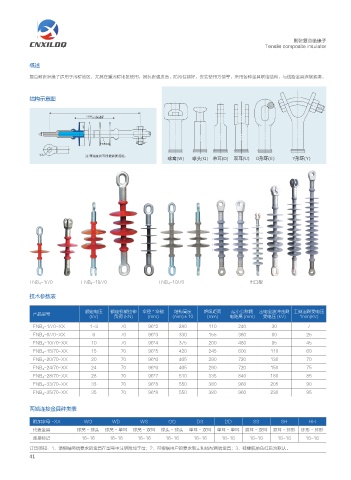

耐张复合绝缘子
Tensile composite insulator

概述

复合耐张绝缘子适用于污秽地区，尤其在重污秽地区使用，其抗张强度高，防污性能好，安装使用方便等，采用各种金具联结结构，与线路金具连接紧凑。

结构示意图

FNB 4 -1/70 FNB 4 -10/70 FNB 4 -10/70 出口型

技术参数表

额定电压 额定机械拉伸 伞径 * 伞数 结构高度 绝缘距离 最小公称爬 雷电全波冲击耐 工频湿耐受电压
产品型号
(kV) 负荷 (kN) (mm) (mm)±10 (mm) 电距离 (mm) 受电压 (kV) 1min(kV)
FNB 4 -1/70-XX 1~3 70 96*2 280 110 240 30 7
FNB 4 -6/70-XX 6 70 96*3 330 155 360 60 25
FNB 4 -10/70-XX 10 70 96*4 375 200 480 95 45
FNB 4 -15/70-XX 15 70 96*5 420 245 600 110 60
FNB 4 -20/70-XX 20 70 96*6 465 290 720 130 70
FNB 4 -24/70-XX 24 70 96*6 465 290 720 150 75
FNB 4 -28/70-XX 28 70 96*7 510 335 840 180 85
FNB 4 -33/70-XX 33 70 96*8 550 380 960 205 90
FNB 4 -35/70-XX 35 70 96*8 550 380 960 230 95

两端连接金具种类表

附加字母 -XX WQ WD WS QQ DS DD SS SH HH
代表金具 球窝 - 球头 球窝 - 单耳 球窝 - 双耳 球头 - 球头 单耳 - 双耳 单耳 - 单耳 双耳 - 双耳 双耳 - 环形 环形 - 环形
连接标记 16-16 16-16 16-16 16-16 16-16 16-16 16-16 16-16 16-16
订货须知：1、请根据两端要求的金具在型号中注明附加字母；2、可根据用户的要求制定和搭配两端金具；3、硅橡胶颜色红色为默认。
41
